Sensor de temperatura DS18B20 con LCD (2 / 6 paso)

Paso 2: Conexiones (sin LCD)

Lo voy a poner este es el primer utilizando únicamente el sensor DS18B20 e imprimir los resultados en el monitor serial en caso de no tener un LCD o simplemente quieres probar el sensor.

A continuación voy a mostrarte cómo conectar el LCD, así.

Así que para el DS18B20:

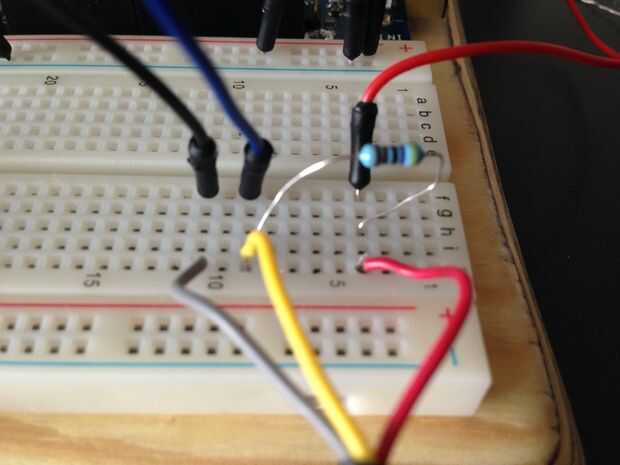

Tienes que conectar este como tiene la intención de la imagen. Tienes que conectar:

VCC -> Arduino 5V, además de una resistencia de 4,7 K va desde VCC a datos

Datos -> cualquier pin del arduino

GND -> GND de Arduino
