Sensor de temperatura DS18B20 con LCD (4 / 6 paso)

Paso 4: Conexiones (con LCD)

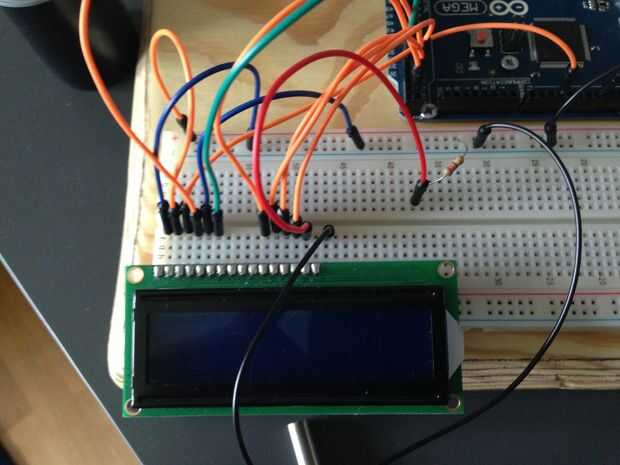

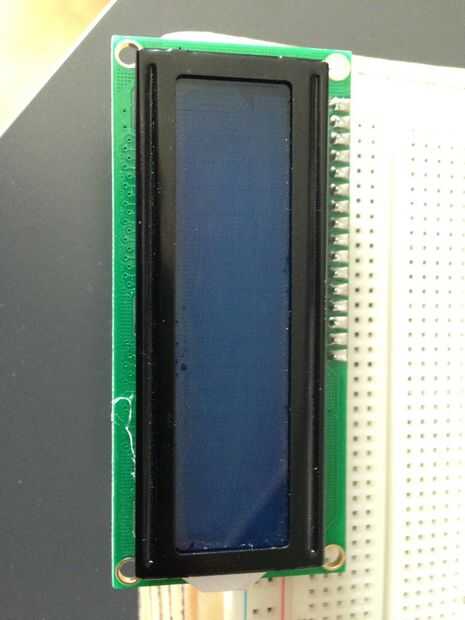

Si vas a conectar la pantalla LCD, conexión como esta:

Voy a conectar el cable que debe ir a un potenciómetro para controlar el contraste a la clavija 3 en arduino.

Conexiones: (LCD -> ARDUINO)
Pin 1 -> GND

Pin 2 -> VCC

PIN 3 -> Arduino pin 3

Pin 4 -> Arduino pin 33

Pin 5 -> GND

PIN 6 -> Arduino pin 31

PIN 7-10 -> ninguno

PIN 11 -> Arduino pin 22

Pin 12 -> Arduino pin 24

PIN 13 -> Arduino pin 26

PIN 14 -> Arduino pin 28

PIN 15 -> VCC a través del resistor de 220 ohmios.

Pin 16 -> GND
