Sensor de temperatura IR (2 / 5 paso)

Paso 2: Dibujar diseño de circuito

Antes de soldar, es una buena idea para dibujar hacia fuera el diseño del circuito en una fotocopia de un PCB. Esto ayudará a evitar errores a la hora de colocación de componentes y soldaduras innecesarias.

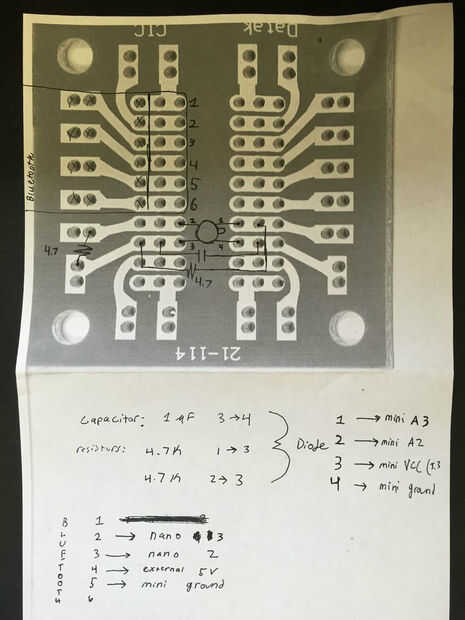

Hicimos una fotocopia grande del PCB y sacó la colocación de la BlueSMiRF, termómetro IR, capacitores y resistores. Las conexiones a la Arduino también fueron observadas. Cuando llegó el momento de la soldadura, un diagrama de haber hecho mucho más eficiente.
