Sensor de temperatura para ducha (2 / 5 paso)

Paso 2: circuito

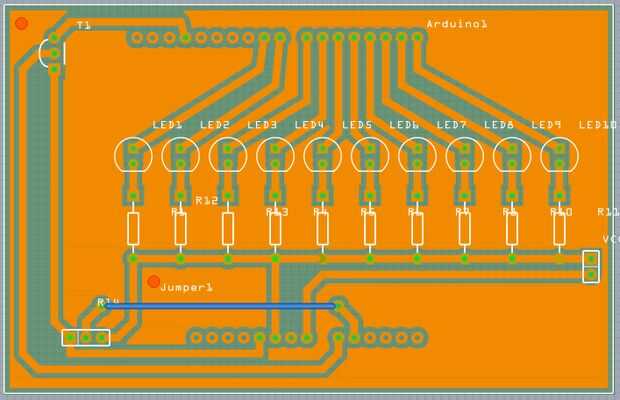

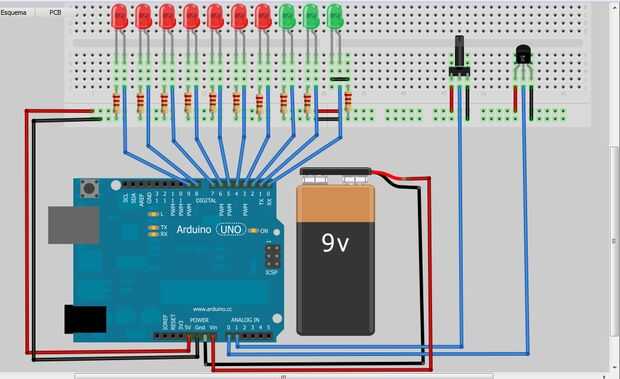

Este es el dispositivo. Su hecho con fritzing como un escudo de arduino. Así que nosotros podemos integrarlo fácilmente a arduino. Las conexiones son muy simples, cada led va a arduino, y el otro extremo va a una resistencia y luego a tierra.

El sensor de temperatura y el potenciómetro se conectan igual. Voltaje, tierra y el pasador central va a analógico en arduino.

Si desea que los archivos pcb para descargar por favor visite mi página web. Usted puede encontrar allí el archivo de pcb en pdf listo para impresión y traslado y también puede encontrar los archivos de fritzing si queremos. El link es:

http://www.bioespin.com/temperature-sensor-for-shower.html
