Sensor de temperatura y humedad de WiFi ESP8266 (2 / 5 paso)

Paso 2: Construir nodo de sensor

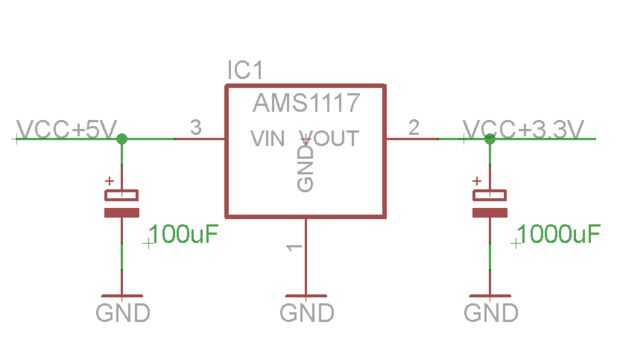

Conenct Arduino pro mini, ESP8266, fuente de alimentación y DHT22 temperatura sensor de humedad.

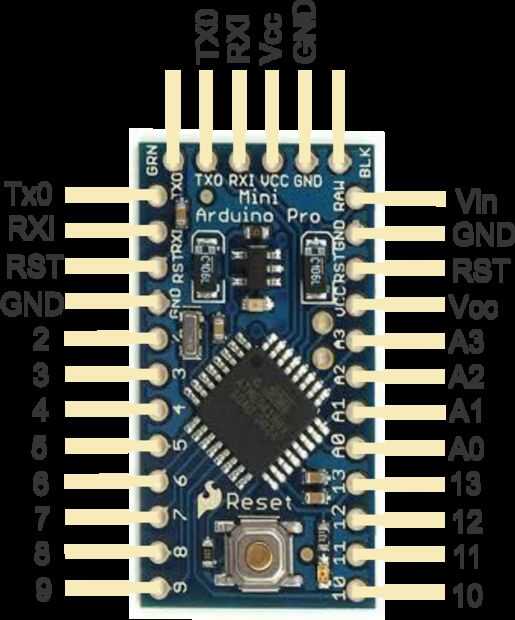

3.3 V VCC Arduino pro mini

3,3 v VCC DHT22 sensor VCC

3,3 v VCC al módulo de ESP8266 VCC

3,3 v VCC a CH_PHD pin ESP8266 módulo

conectar el GND de Arduino, DHT22, ESP8266 y fuente de alimentación GND

conectar el pin 3 en Arduino para patillas RST en ESP8266

conectar el pin 10 en Arduino para patillas UTXD en ESP8266

conectar el pin 11 de Arduino a patillas URXD en ESP8266

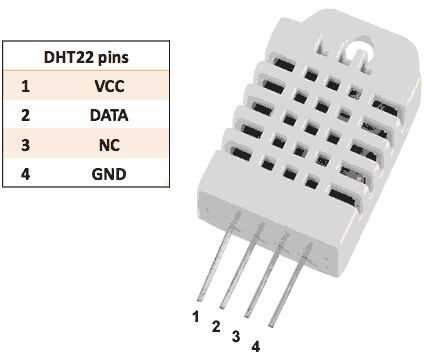

conectar el pin 2 de Arduino al pin de datos pin en DHT22

Después de conectar los cables cargar programa en nodo de sensor Arduino. Antes de empezar con ESP8266 WiFi módulo tenemos que actualizar el firmware de ESP8266. Utilizamos la versión V0.9.2.2 del firmware. Detalle las instrucciones de cómo actualizar el firmware se puede encontrar aquí.

ESP8266 temperatura humedad programa está en GitHub. No olvide establecer acceso correcto punto de nombre de usuario y contraseña y EasyIoT IPservidor dirección en Esp8266EasyIoTConfig.h
