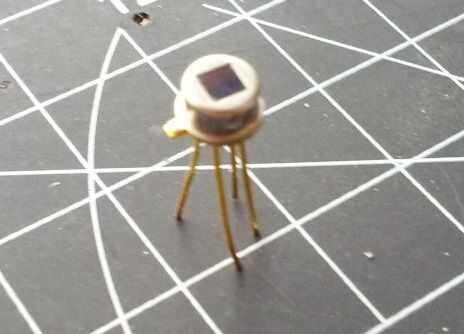

Paso 2: Sensor de temperatura infrarrojos sin contacto de TS118-3
Este pequeño componente contiene un termopar. Esencialmente convierte la diferencia entre la temperatura ambiente y siendo el objeto mide la temperatura en una tensión usando el Efecto Seebeck. No requiere ningún poder exterior a trabajar y puede medir un rango de temperatura entre 0 y 100 grados Celsius.
Porque utiliza la diferencia de temperatura también necesita saber la temperatura para medir con precisión la temperatura real. TS118-3 también contiene un termistor para este propósito.

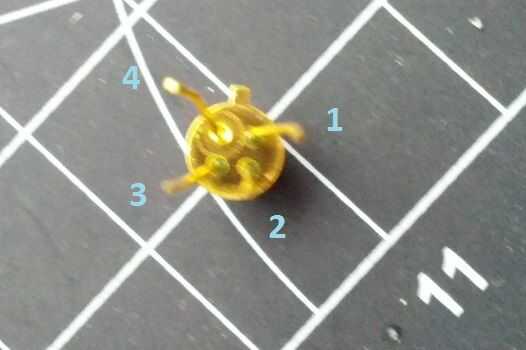

Los pines 1 y 3 son para el termopar de sí mismo. Pines 2 y 4 son para el termistor.
El voltaje de la termocupla salidas se mide en mili voltios solamente. De hecho, su único produce unos 4.4mV al máximo. Esto no es muy útil así que tenemos que aumentar la tensión con un amplificador operacional.
Este documento contiene mucha información técnica útil sobre Termopilas, cómo calibrar, factores que afectan la precisión y cómo realizar la compensación de temperatura ambiente con un op-amp.
Cuanto más sepa Termopilas la más difícil y más complejo parece! Esperemos que este Instructable hará uso de estos más simples.
