Sensor de termopila (3 / 6 paso)

Paso 3: Op-Amp

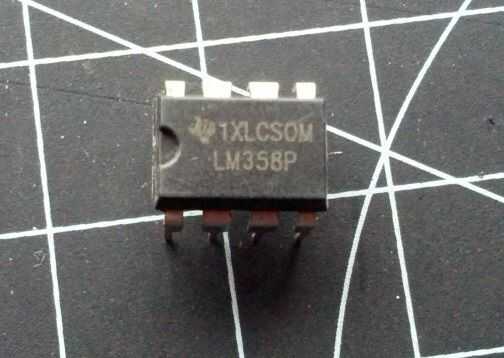

El op-amp que utilicé para este proyecto es un LM358 que en realidad contiene dos amplificadores operacionales en el mismo chip.  Requiere alimentación externa para funcionar.

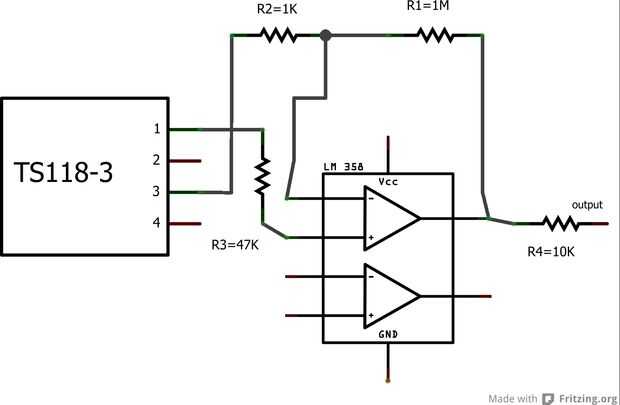

Si deseas el diagrama del circuito para cómo el op-amp aumenta el voltaje de la termocupla.

Las dos resistencias R1 y R2 retroalimentar a lo op-amp.  El impulso de tensión de la cantidad se establece por la relación entre ellos.  En nuestro caso R1 es 1MOhm (1000KOhm) y R2 1KOhm.  1000K / 1K es 1000, por lo que el voltaje es aumentado 1000 veces.
La máxima tensión de la termocupla es de aproximadamente 4,4 milli-voltios que es demasiado pequeño.  Un aumento de 1000 veces ahora hace 4,4 voltios.  Se trata de una tensión práctica para usar.
R3 se afecta la sensibilidad de la termocupla hasta cierto punto.

Experimento con el cambio de estas resistencias para ver lo que afectan hace.
