Sensor de termopila (4 / 6 paso)

Paso 4: termistor

Un termistor es un resistor que cambia su resistencia dependiendo de la temperatura circundante.  Es útil medir la temperatura ambiente.

El termistor en el sensor es aparentemente un Ni1000 que es importante saber para calcular la temperatura de su resistencia.

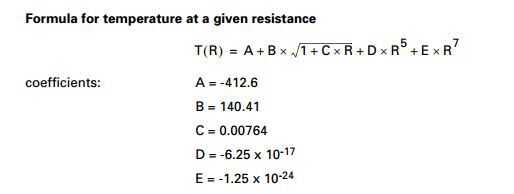

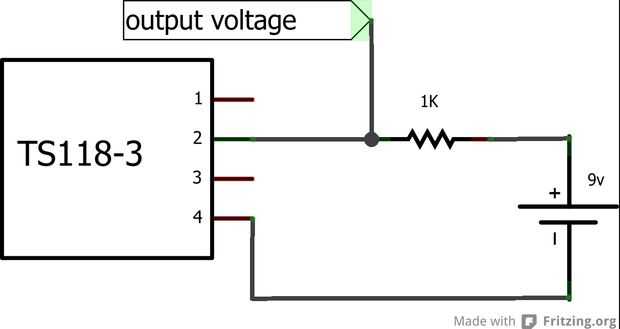

Para leer el termistor de salida utilizamos un divisor de tensión (véase el diagrama del circuito).  Cuando leemos el voltaje de salida podemos trabajar hacia atrás para calcular la resistencia y por lo tanto la temperatura.  Podemos utilizar una tabla de búsqueda o utilizar una ecuación para convertir la resistencia a la temperatura.  En esta hoja de datos parece ser razonablemente exacta.  Ver la foto de arriba de la fórmula.

Tenga en cuenta que la temperatura de referencia es 0oC en 1000 ohmios.

Espero que las matemáticas no asustan.  Me tomó edades para averiguar esto por lo que escribo aquí para ahorrarle el esfuerzo!
