Sensor de toma de conciencia de la postura (3 / 11 paso)

Paso 3: Conexión del sistema con pinzas de cocodrilo

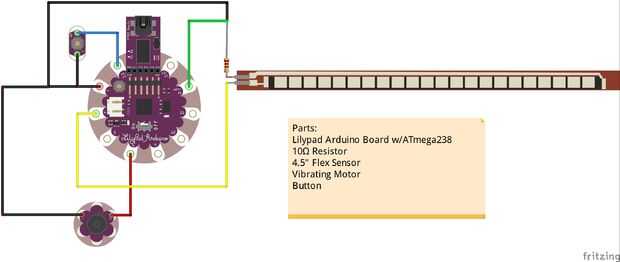

Conectar los cocodrilos el Lilypad, botón y sensores como se muestra en la imagen Fritzing:

PRECAUCIÓN!
-Conectar el sensor flex con pinzas de cocodrilo es complicado, tenga cuidado que no se toquen los extremos positivos y negativos.
-La resistencia se supone que se construirá en el LilyPads, pero es difícil obtener una lectura exacta del sensor Flex sin una resistencia en este caso.

Descripción del circuito:

-Estamos tomando entradas de sensor Flex y el botón para que los tenemos conectados a pines analógicos.

** Pos = positivo
** Neg = negativo

Botón: Pin A5 > S, Neg > Neg
Ambiente Motor: Pos > Pin 6, Neg > Neg

El extremo positivo del sensor flex es el "lado de pista del ferrocarril" como nos gusta llamarlo.
El extremo negativo del sensor flex es la tira blanca flaca.

Flex Sensor / Combo de resistencia:
-Espigas pos > Pos Pin en tablero de LP
-Final Neg de Flex sensor > resistor, Resistor > Neg, Pin A2 alambre > resistencia
** Por lo anterior, se suelda el cable A2 y el pin negativo en cualquier lugar en que el extremo de la resistencia.
