Sensor de velocidad magnético (1 / 9 paso)

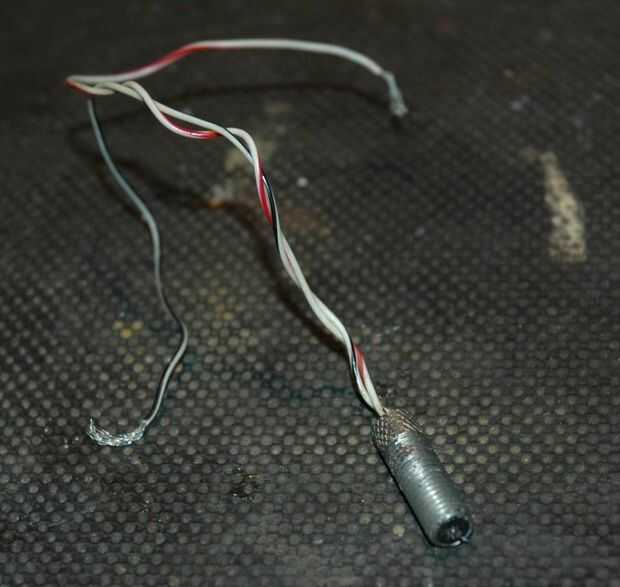

Paso 1: Es un sensor de velocidad magnético...

El sensor funciona mediante una bobina con núcleo de hierro con un imán conectado a un extremo. Cuando un pedazo de metal ferroso se mueve hacia el extremo del sensor cambia la forma del campo magnético en la bobina, entonces este campo magnético cambiante induce corriente al flujo en los devanados de la bobina, dando por resultado una pequeña cantidad de electricidad generada.
Este sensor sólo detecta movimiento de objetos ferrus cerca del sensor para que se utiliza normalmente para velocidad de detección (por ejemplo un sensor de la rueda en un sistema ABS) generalmente en combinación con una rueda dentada de acero.
Son sensores muy resistentes y no se ven afectados por la suciedad y tienen una señal muy alta salida haciéndolas menos sensibles al ruido (ideal para aplicaciones de automoción)
Por ejemplo el sensor que he hecho generará una onda sinusoidal de 50Vp-p en una carga de 1Kohm (que es un pico de 50mV)
