Paso 3: conexión

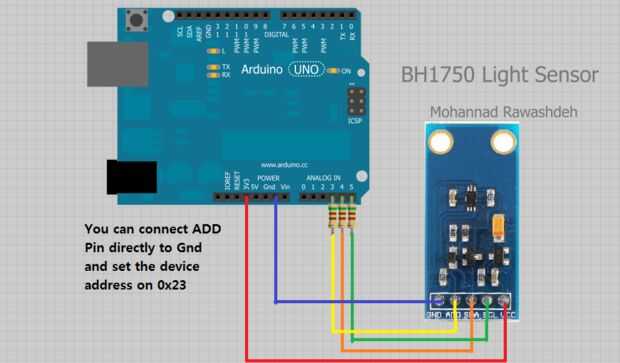

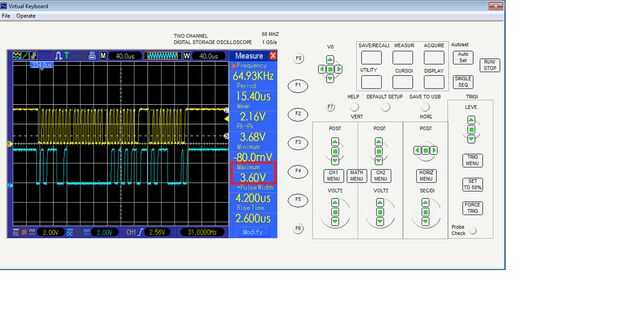

Resistencia de 510 Ohm, el voltaje de entrada en arduino SDA, SCL Pin no mayor 3.6V, probado en oscillscope

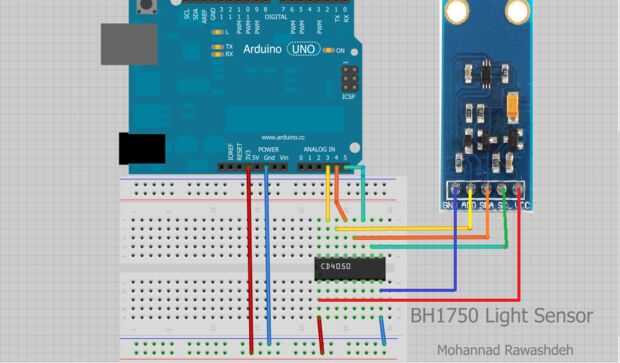

utilizando CD4050 Hex Buffer converter de lógica 5-3.3.

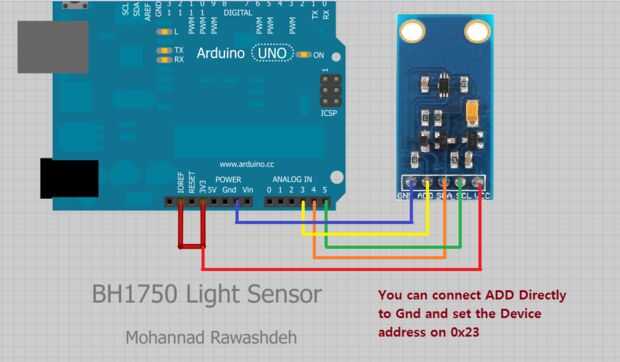

en el más nuevo placa Arduino "como Arduino Uno R3" me ha OREF Pin anterior reset Pin, su pin en la placa Arduino proporciona la referencia de voltaje con que funciona el microcontrolador. Un escudo configurado correctamente puede leer el voltaje del pin IOREF y seleccione la fuente de alimentación adecuada o habilitar a traductores de voltaje en las salidas para trabajar con 5V o 3.3V. muy bonito se puede utilizar.
sobre Pin de ADDR, preparar una biblioteca "Hablaré en el siguiente paso", puede seleccionar la dirección de la ruptura, incluso 0x23 o 0X5C, esta acción depende de la condición de perno de dirección, si se conecta a Gnd, la dirección será 0x23, otra cosa si ADDR conectar a Vcc la dirección será 0X5C.
