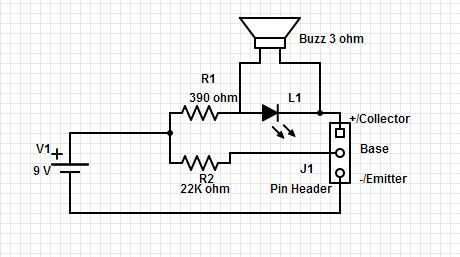

Paso 2: El diagrama del circuito
Conectar los siguientes componentes colocándolos en el PWB según el esquema dado. V1 = 9V BatteryR1 = resistencia de 390 ohm, R2 = resistor de 22K ohm, L1 = LED,
J1 = Cabecera Pins: hay tres terminales de los pasadores de encabezado:
+ Colector se utiliza un terminal positivo y un terminal de colector del componente.
Base se utiliza como una base terminal del componente.
-Emisor se utiliza como un polo negativo y también una terminal de emisor del componente.
También puede conectar un altavoz como se muestra en el segundo diagrama de circuito.
