Paso 4: Prueba Final
1. finde para probar una resistencia conéctelo entre las terminales del circuito de Collector(+) y Emitter(-). Si el LED comienza a atenuar la resistencia está funcionando. Nota: No se puede determinar los valores de la resistencia.
2. finde para probar una resistencia variable conéctelo entre las terminales del circuito de Collector(+) y Emitter(-). Activar lo limpiaparabrisas, si el brillo del LED empieza a cambiar según el cambio en el ángulo / dirección de lo limpiaparabrisas, entonces sólo la resistencia variable se dice que trabajar.
3. finde para probar un diodo conéctelo entre las terminales de Collector(+) y Emitter(-) del circuito en diagonal hacia adelante. En este caso el LED deberá encenderse. Ahora coloque el diodo en inversa sesgo. No deberá encenderse el LED. Si y sólo si se cumplen las condiciones siguientes sólo el diodo se dice que se trabaja.
4. para termistor siga las mismas instrucciones como el de la resistencia. Nota: Con el cambio en la temperatura, la resistencia del termistor cambia y varía el brillo del LED.
5. LDR consulte instrucciones para el termistor. Nota: en este caso la cantidad de luz incidente sobre la LDR determinará su resistencia.

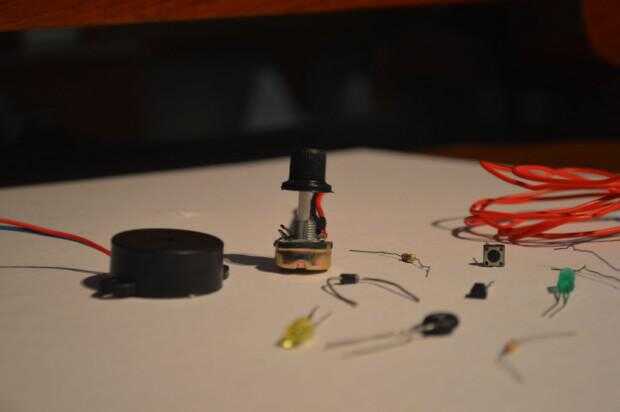

6. para LED, interruptor, Motor, zumbador, altavoz siga las instrucciones para el diodo. Si el LED enciende de su trabajo. Si el interruptor realiza mientras está en la posición ON, su trabajo. Si el eje del motor comienza a girar, su trabajo. Si el zumbador y el altavoz empiezan a hacer sonidos, están trabajando.
7. para transistores PNP y NPN, conecte el transistor para los pernos Base, colector y emisor de la franja de cabecera. Si el LED se enciende, está trabajando.

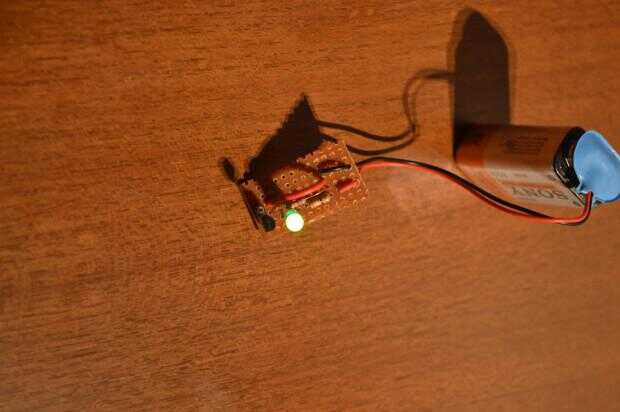

Si has seguido todos los pasos y ha conectado todos los componentes según el esquema del circuito, el circuito debe ser completamente funcional y listo para probar.
Si usted tiene alguna pregunta acerca de cómo probar cualquier componente de este circuito, deja un Comentario en la sección siguiente
