Paso 3: Conectar los cables a la Arduino
Lo siento si hay un poco de nido de rata allí, afortunadamente

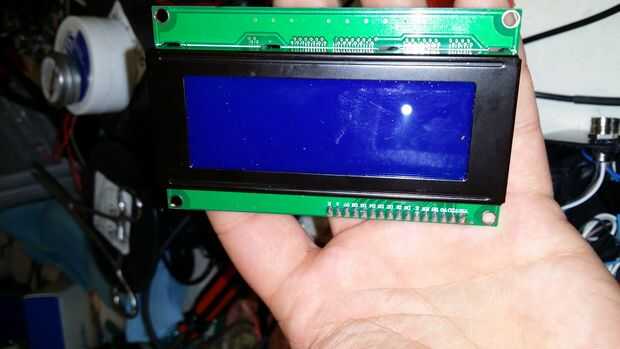

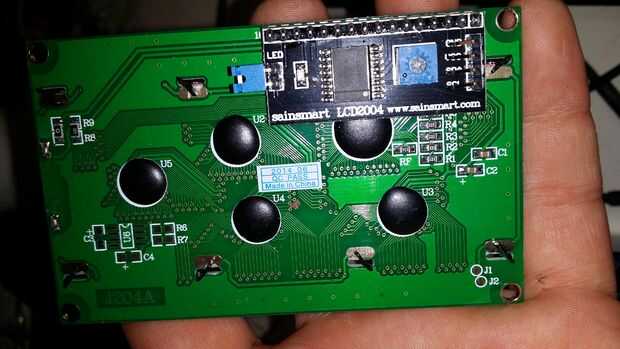

Yo te lo haremos saber los pines adecuados. Primero trabajé en la pantalla LCD, encontré un ventilador con un conector de 4 pines podía robar para ir la la parte trasera de la LCD, si no tiene uno cuidadosamente soldar un cable a cada pin de la pantalla LCD. Te recomiendo un conector para una fácil extracción. Configurar toda la electrónica en los conectores de fácil separación y reemplazo. Vas a querer conectar el pin SDA en la pantalla para el pin SDA en el Arduino y el pin SCL para el SCL en el Arduino. Por ahora es más fácil dejar el VCC y GND se pierden. Luego suelde una resistencia de 1 k (cuenta con la mayoría LED de 300 ohmios hasta un 2k va a funcionar) para el cable de negativo de lo LED se debe un ser un pin más corto, con un lado plano. Si nos fijamos en el LED el plomo negativo o (electrodo) es mayor que el positivo (ánodo). Ejecuta un cable desde el otro lado de la resistencia a un lado de uno de los botones y de la soldadura, ejecute un cable de esa conexión a un lado del otro botón y de la soldadura, dejar un plomo el extremo a tierra. Ahora ejecuta un cable desde el lado positivo del led, déjalo colgar perder para conectarse más tarde. Ejecutar lleva positivo separado para cada botón, no les huyas en secuencia. A continuación añadir en los conectores de cuatro cables en el lado de la caja de proyecto o alternativamente un conector serie es agradable con su conector de 9 pines y no cruzado. Usé 2 pernos de cuatro, sobre todo porque quería ser capaz de mover cosas fácilmente. Tomar dos cables de 4 pines, suelda un alambre y una resistencia 4.7 k un cable y un cable y la resistencia de 10 k a la otra. Asegúrese de que el cable está más cercano al conector de la resistencia de entonces y luego soldar entre sí los lados opuestos de ambas resistencias. En el otro conector soldar dos cables y dos 10 k resistencias en dos de los conductores de la misma manera que hicimos el último pasan y soldar las resistencias entre sí en el otro extremo. Ahora estamos listos para conectar todo, vamos a trabajar con los cables de positivo ya que hay sólo una salida de 5v de Arduino pero hay 3 motivos. Tomar la resistencia k 4.7 que se une a los 10k, el positivo del LED, el cable de VCC en la pantalla LCD y un cable no utilizado de cada uno de los conectores de 4 pines y fije soldadura juntos, conectar otro cable y funcionar a 5v positivos. Luego tomar los otros dos pierden 10 resistores de k y sujete a un recinto en el Arduino. A continuación toma el cable de tierra de la resistencia del LED la tierra de los pulsadores y el suelo de LCD y soldadura a un alambre, ejecutar ese alambre en un campo en el Arduino. Tomar la final dos olvídese de cables de los conectores de 4 pines y sujete a la última planta. Tome el cable de la k de 4,7 que se adjunta más cerca al conector y ejecute a la clavija 3 en Arduino esto es para los sensores de temperatura one-wire. La resistencia k 10 adjunta al 4,7 k tiene un cable, así que los cables al pin 2, esto es para el sensor de flujo. Siguiente tomar los dos pierden de alambre de las dos 10 k conectado a tierra y ejecutarlos a A0 y A1 son para los termistores. La última cosa en este paso es conectar los cables de los botones a los pines 5 y 6. Viola que todos los cables están conectados a la Arduino, coloque la pantalla LCD para el conector del ventilador de 4 pines si usaste uno y si quieres te puede cerrar el caso. Lo dejo abierto en caso de que uno de los sensores no está leyendo. Probablemente significa que algo se cruza. Envuelvo mis conexiones en cinta aislante para evitar cortocircuitos.
Paso a paso iteración a (menos detallado)
Paso 1. Si tiene un conector del ventilador de 4 pines utilizar para LCD o conectan los cables de soldadura 4 LCD SDA y SCL dejan VCC y GND para ahora
Paso 2. Soldadura de resistencia de 1 k a negativo cable de LED
Paso 3. Soldadura de tierra con un conductor en cada botón, las juntas de soldadura y resistencia de la soldadura del LED a los mismo conduce.

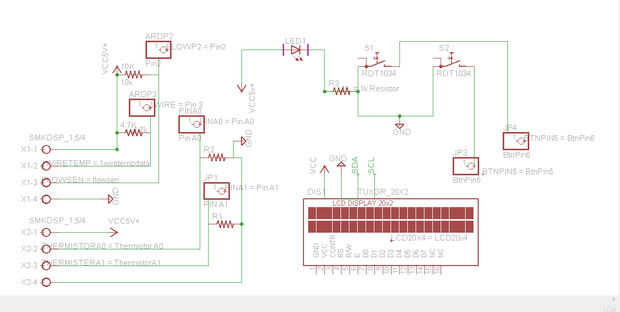

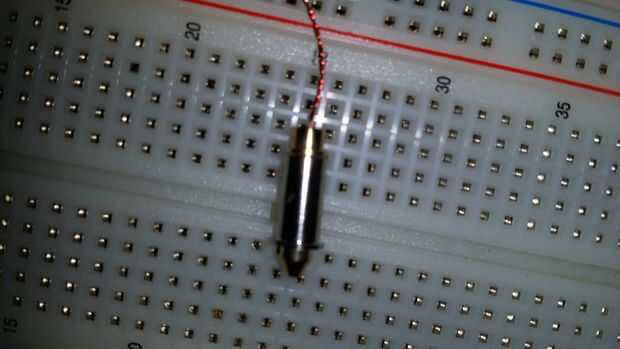

Paso 4. Tomar dos cables de 4 pines, suelda un alambre y una resistencia 4.7 k un cable y un cable y la resistencia de 10 k a la otra. Soldar el lado opuesto de cada resistor entre sí. Debe tener 3 perder el conector de dos extremos, un cable entre el pin del conector y la resistencia en cada uno de los dos pines y uno pierde final de las dos resistencias juntas soldadas. Ver el águila boceto para clarificación.

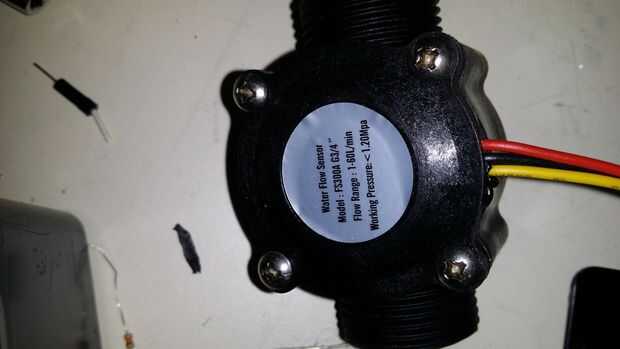

Paso 5. En el otro conector soldar dos cables y dos 10 k resistencias en dos de los conductores de la misma manera que hicimos el último pasan y soldar las resistencias entre sí en el otro extremo. Ahora debe tener dos conectores, cada uno con dos pernos izquierda intacta y dos pernos utilizados.

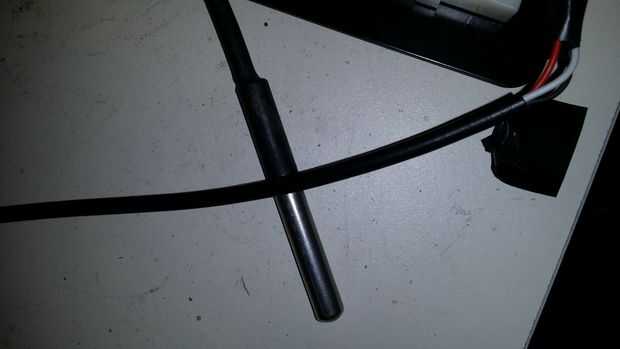

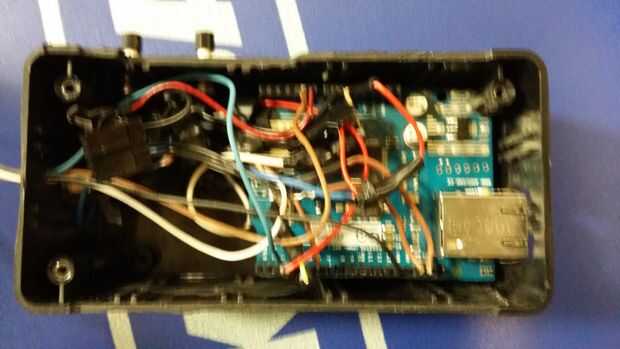

Paso 6. Tomar la resistencia k 4.7 que se une a los 10k, el positivo del LED, el cable de VCC en la pantalla LCD y un cable no utilizado de cada uno de los conectores de 4 pines y fije soldadura juntos, conectar otro cable y funcionar a 5v positivos. Si dejaste todas tus leads largo ahora es el momento para reducir al mínimo para dejar espacio en tu caso en vez de un nido de ratas como yo. He añadido un montón de cosas en después de la primera hacer la caja, al principio tuve 4 sensores de temperatura.
Paso 7. Tomar los otros dos pierden 10 resistores de k y sujete a un recinto en el Arduino.
Paso 8. Tomar el cable de tierra de la resistencia del LED la tierra de los pulsadores y el suelo de LCD y soldadura a un alambre, ejecutar ese alambre en un campo en el Arduino.

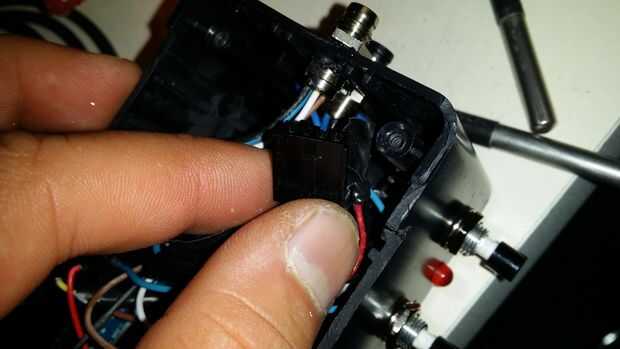

Paso 9. La última cosa en este paso es conectar los cables de los botones a los pines 5 y 6. Viola que todos los cables están conectados a la Arduino, coloque la pantalla LCD para el conector del ventilador de 4 pines si usaste uno y si quieres te puede cerrar el caso.
