Paso 4: Diseño y código, paso final.

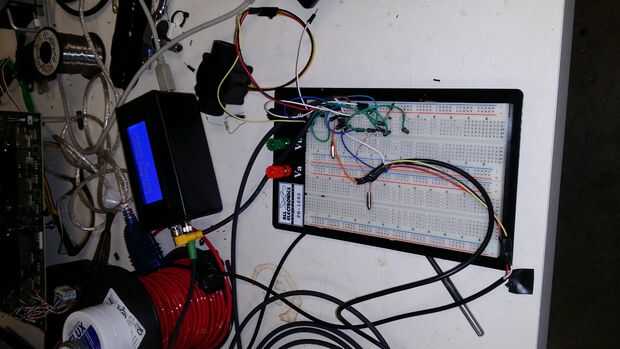

Si usted tiene un tablero de pan se trata de una manera más fácil de probar todo, si no solo puede soldar directamente. Conecte los cables de datos para los conectores de 4 pines. Tomar los cables de tierra y positivo de uno de los conectores y ejecutarlos a la tierra y las conexiones de positivo en su tabla de pan ambos conectores tienen su propia energía pero sólo necesitamos una fuente para el pan-embarque. Tomar el cable conectado a la resistencia de 4,7 k Fije el tablero de pan y dejar la habitación una fila a cada lado del alambre. Ahora Conecte el pin de datos en los sensores de temperatura de un cable a la misma fila que el 4.7 k. Todos pueden compartir un autobús gracias a abordar. Ahora Conecte el cable de tierra de sensores de temperatura a una fila en un lado y correr un cable de esa fila a tierra. Luego conectar el positivo a una fila en el otro lado y correr un cable de la fila a positivo. A continuación tome el alambre de resistencia de 10 k va a positivo y funcionamiento que para el pan del tablero con una fila a cada lado para positivo y negativo. Conecte el pin de datos en el sensor de flujo a los 10 k de alambre y respectivamente llevan tierra y positivo a tierra y positivo. Ahora toma las dos 10 k de otro conector de 4 pines con una fila en ambos lados. Fije un lado el termistor de 10k y el otro al positivo, hacer esto para ambos termistores. Tan simples como todos sus sensores son de instalación y listo a prueba o calibrar. Ahora para las bibliotecas y código. Vas a necesitar conectar todas estas bibliotecas Arduino IDE, un cable, temperatura de Dallas y líquido Crystal_i2c. Luego cargar el alambre-dirección-finder en el sketchbook de Arduino y ejecutarlo para encontrar la dirección de sus sensores de temp. Copiar las direcciones. Abra el archivo temp_disp_ser_web en el cuaderno de bocetos, este es mi código. Agregar las direcciones encontraron en el buscador de dirección de un cable a líneas 45-48 de mi archivo temp_disp_ser_web y añadir el código. Ahora debe tener un funcionamiento caja de sensor de temperatura, la CPU y el flujo de agua. Tomé todo el tablero de pan y corrió largo cables para poner los sensores donde quería. Felicidades. No dude en preguntar cualquier duda.
Simple corto paso a paso
Si usted tiene un tablero de pan se trata de una manera más fácil de probar todo, si
Usted puede simplemente soldar directamente. Conecte los cables de datos para los conectores de 4 pines
Paso 1. Los cables Tierra y positivo de uno de los conectores y ejecutar
positivo ambos conectores del tablero de conexiones en su pan y a la tierra tienen su propio poder, pero sólo necesitamos una fuente para el pan-embarque.
Paso 2. Tomar el cable conectado a la resistencia de 4,7 k Fije el tablero de pan y dejar la habitación una fila a cada lado del alambre
Paso 3. Ahora sujete la clavija de datos de los sensores de temperatura de un alambre a la misma fila que
el 4.7 k. Todos pueden compartir un autobús gracias a abordar.
Paso 4. Ahora Conecte el cable de tierra de sensores de temperatura a una fila en un lado y correr
un cable de esa fila a tierra. Luego conectar el positivo a una fila en el otro lado y correr un cable de la fila a positivo.
Paso 5. A continuación tome el alambre de resistencia de 10 k va a positivo y funcionamiento que para el pan del tablero con una fila a cada lado para positivo y negativo

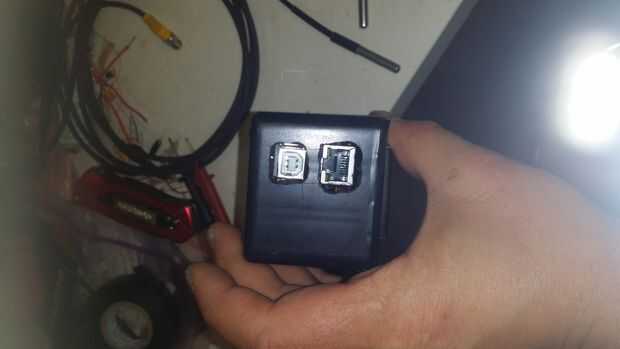

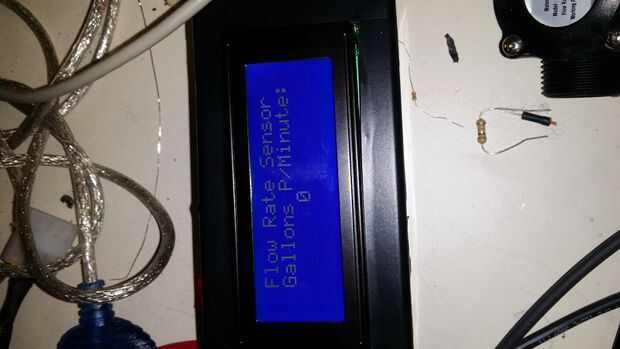

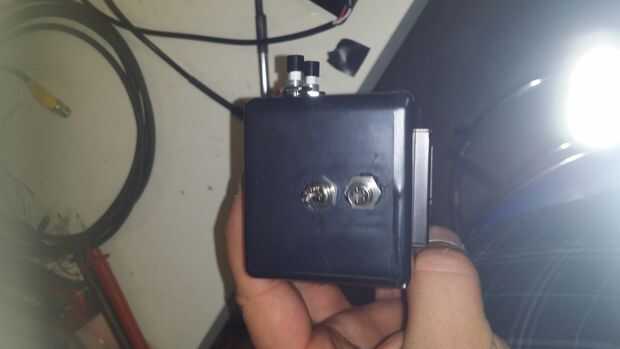

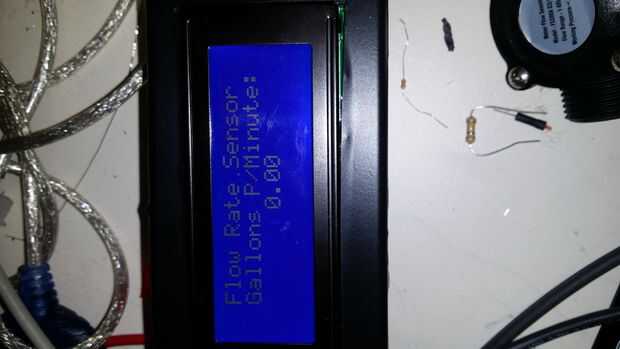

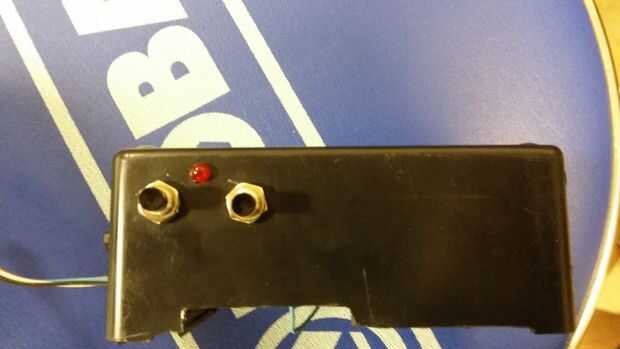

Paso 6. Conecte el pin de datos en el sensor de flujo a los 10 k de alambre y respectivamente llevan tierra y positivo a tierra y positivo.
Paso 7. Ahora toma las dos 10 k de otro conector de 4 pines con una fila en ambos lados. Fije un lado el termistor de 10k y el otro al positivo, hacer esto para ambos termistores.
Paso 8. Cargar y ejecutar un buscador de dirección de cable usando el IDE de Arduino para encontrar las direcciones de su sensor, ejecute serial a 9600. Copiar las direcciones de abajo.
Paso 9. Abra temp_disp_ser_web en el IDE de Arduino y copiar su dirección en línea 45-48.
Paso 10. Temp_disp_ser_web de carga utilizando el IDE de Arduino y todos sus sensores debe correr y trabajando.
