Sensor Hall de Grove - Arduino (2 / 3 paso)

Paso 2: circuito

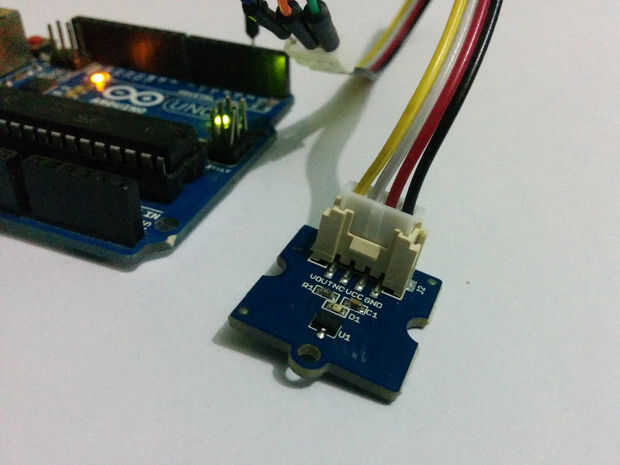

Ahora es el momento para conectar las conexiones, las conexiones van como sigue-

• VCC = > Arduino + 5v
• Tierra = > Arduino Gnd
• SIG = > Arduino D2

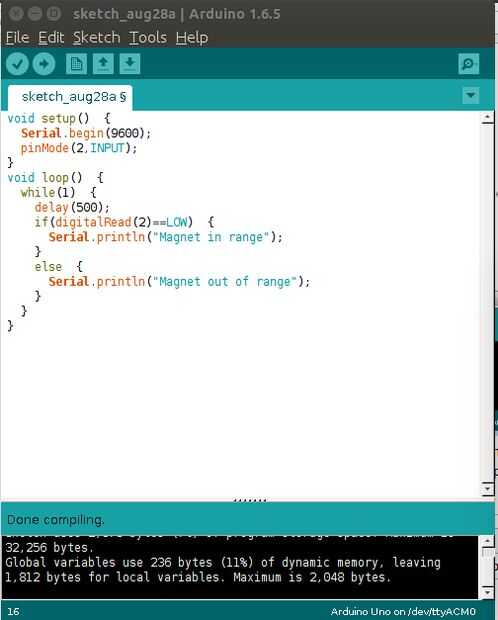

Luego añadir el código siguiente para comprobar las conexiones.

 void setup() {<br> Serial.begin(9600); pinMode(2,INPUT); } void loop() { while(1) { delay(500); if(digitalRead(2)==LOW) { Serial.println("Magnet in range"); } else { Serial.println("Magnet out of range"); } } }

Si todo ha ido bien debe tener salida "Imán fuera de rango" en el serial monitor y "Imán en gama" cuando el imán está cerca de la IC.
