Paso 1: Destripar el montaje de la cámara, el láser
No estoy seguro que tengo que ir en cómo desmontar los plásticos en la cámara. Es bastante sencillo. El caso de la cámara tiene un gran potencial que yo no tomando ventaja de inmediato.

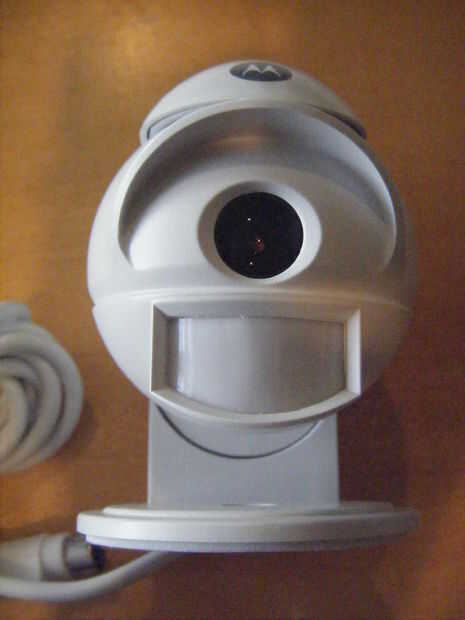

El orificio de la lente es perfecto para el montaje de un laser de un puntero láser, nivel láser o laser lo que. Hay muchas fuentes baratas de láser rojo, así que no entraré en eso, pero ese agujero lente es donde el láser va a disparar desde.
La sección blanca debajo del orificio de la lente es una lente infrarroja transparente para el sensor de movimiento infrarrojo pasivo de la cámara. Lo arrancó antes de que me di cuenta de cuán útil podría ser en el futuro. (Pensando... láser infrarrojo invisible ojo de seguridad podría ser un problema aunque...)

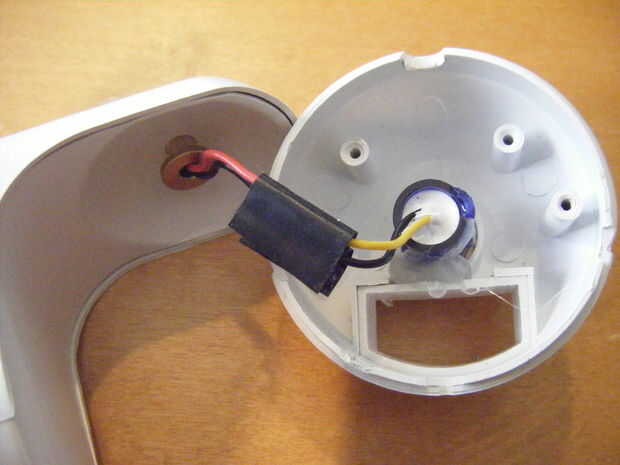

Por lo tanto, de todas formas, sacar la cámara, asegurándose de no dañar la caja de plástico. Entonces, pegamento caliente el láser en el lugar. Soldar algunos cables más largo sobre el láser, envolver los empalmes de la soldadura en cinta aislante o tubo termo retráctil y luego pase los cables por el orificio y baja por el cuello de la caja de la cámara.
Por cierto, la placa de circuito de cámara sí es bastante limpia. El conector de uno hace pensar que es una conexión de vídeo, pero no. Son los pines en el conector para el vídeo compuesto, audio analógico mono y el desencadenador de sensor de movimiento (oh y energía y tierra también). Muy útil, así que he lo empaquetado, lo etiquetado y lanzado le en el armario para algún otro proyecto, más adelante, en el futuro, en algún momento... honesto... ¿crees que mi esposa está rodando sus ojos de mí ahora?
Bueno, vuelven por sus fueros. ¿Cómo potencia el láser? Sigue leyendo.
