Paso 4: Construir el Sensor láser

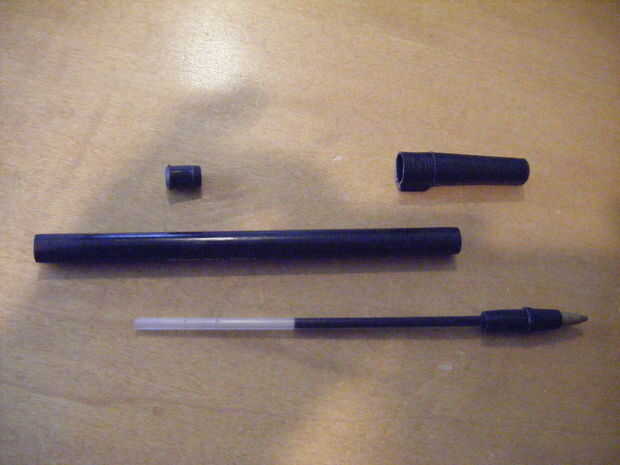

En primer lugar, encontrar un bolígrafo. ¿Sabes, el tipo te roban desde habitaciones de hotel? ¿El tipo utilizado para tacos spit en la escuela primaria? sí, esos. La pluma de desmonte y deseche la tapa y el cartucho de tinta. Esto te deja con el tubo y el tapón pequeño en el extremo. Sacar el enchufe porque es donde va el fotoresistor.

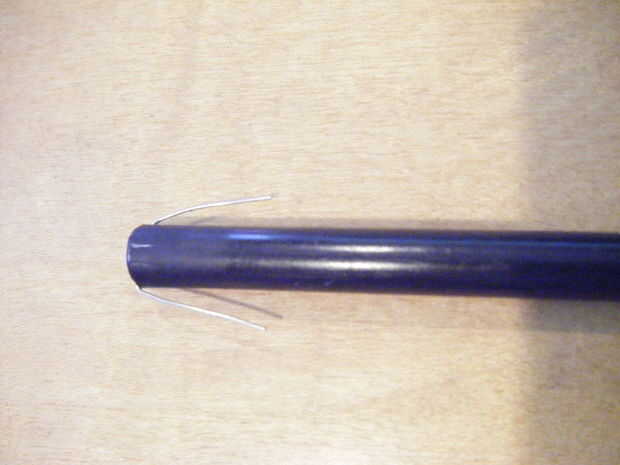

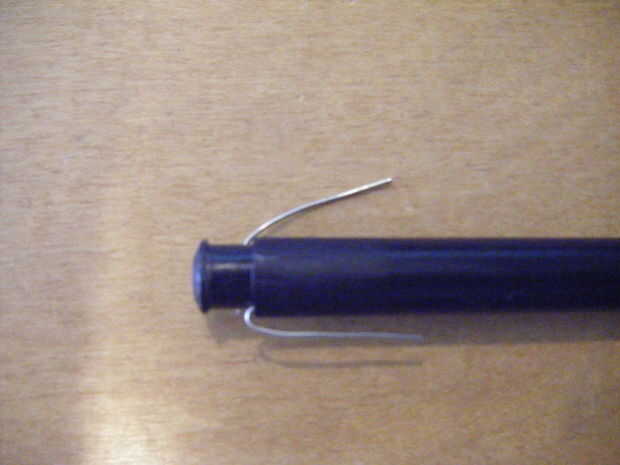

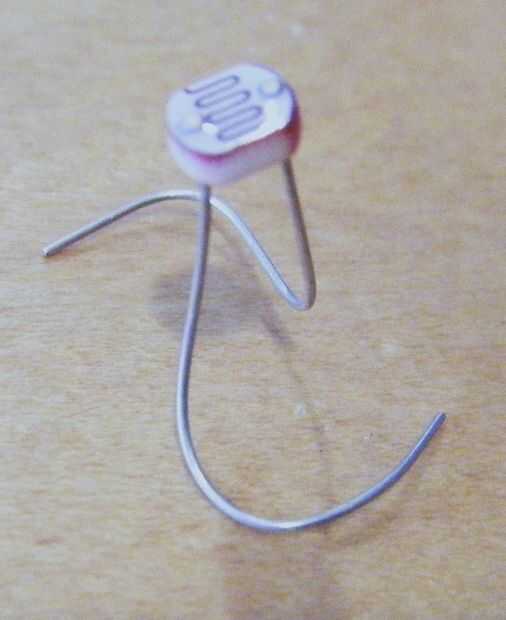

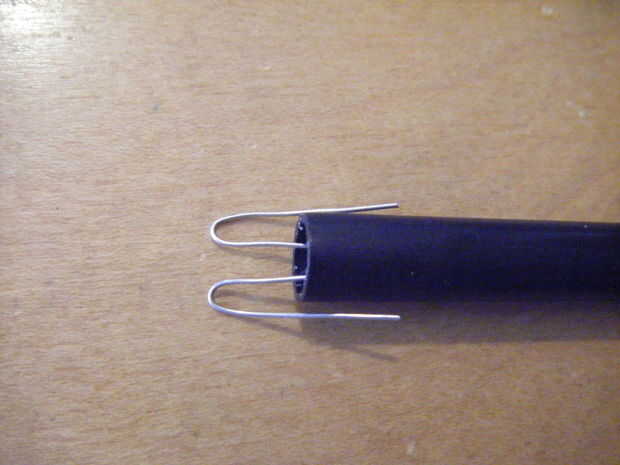

Enderezar las piernas de la fotorresistencia y deslícela en el tubo de 1/2 pulgada o menos. Doblar las puntas de la fotorresistencia alrededor del borde del tubo. Mermelada el tapón de nuevo en su lugar, fijando los dos conduce entre el lado del tubo y el tapón.
¡ Felicidades! Sólo ha hecho un fotosensor.
Algunas notas... En primer lugar, la pluma no necesita ser negro, pero si no lo es, luego enrolle un poco de cinta aislante alrededor del tubo. De hecho, incluso si su negro, alguna cinta aislante alrededor del tubo del viento. La idea es que sólo la luz que proviene el extremo del tubo alcance el fotoresistor. Plumas blancas, en particular, sangran luz a través de los lados del tubo. Tienes que poner fin a porque hará más adelante lecturas falsas. También, es donde si tienes un láser que es muy potente, te queme el fotoresistor. Palo láser baratos punteros y usted va a estar bien. Una vez que esta cosa funciona confiablemente, estoy pensando en experimentar con longitudes de tubo más cortos. Tener un tubo de 5" como un sensor no es terriblemente flexible. Con algún ajuste, quisiera conseguirlo en 1" y en la cámara... ER... cabeza del laser.
Ahora, esta parte es importante y espero que tengas un ohmímetro práctico.
Agarra su medidor de ohmios y conectarlo a los conductores de la fotocélula. Vas a realizar lecturas sobre la resistencia de la fotorresistencia en completa oscuridad y en láser encendido condiciones.
Primera, oscuridad. En lugar de Pon tu dedo sobre el extremo del sensor (su piel sangra realmente una cantidad loca de luz), cinta para arriba y tiro en un cajón. Tomar la lectura de ohmios-metro. Debe ser un número muy alto, así que asegúrese de que su medidor está ajustado correctamente. Mi fotocélula supera 2.000.000 ohmios en completa oscuridad, que encabezó mi medidor, por lo que sólo lo llamó 2MOhms. ¡ Escríbelo! Rdark = 2MOhms
A continuación, coge su cámara láser y brillo el láser en el extremo abierto del sensor. Tomar la lectura como la resistencia bajo medida. Va a ser muy muy baja, tan solo acercarse. Mi lectura fue alrededor de 100Ohms. ¡ Escríbelo! Rlaser = 100Ohms
¿Por qué estoy haciendo esto? Buena pregunta, pero no podemos decirte, sin embargo, vas a tener que leer el siguiente paso. Te doy una pista, divisor de tensión.
