Paso 5: Construir el cierre contacto

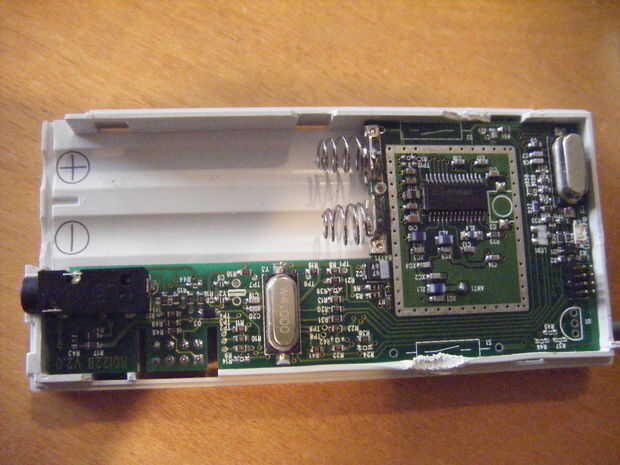

¿Recuerde que la tarjeta de circuitos de cierre de agua? Bueno, he decidido utilizar las teclas de sensor de puerta para conectar mi sensor. Así que, aquí está lo que estamos tratando:
Uno de los pads está conectado directamente a tierra. El otro teclado es conectado al pin 19 en la imagen abajo en la parte delgada de la Junta en la parte inferior. El pin es un pin de entrada/salida digital. Ahora aquí es donde estoy un poco confundido, pero no dejé que me detenga. Mida la tensión en esa almohadilla, obtengo 0.85V. Es bastante un poco más bajo de lo que esperaba. Sin embargo, incluso con el menor voltaje esperado, si tierra que el acolchado, activa el gatillo. Por lo tanto, sólo hay que diseñar un circuito que se abren y cierran esta conexión. Una tarea perfecta para un transistor.
No sé mucho acerca de transistores que son, a mi entender más sencilla, un eléctricamente controlado interruptor on/off. Pones suficiente voltaje en la base y que causa la electricidad fluya entre el colector y el emisor. Eso es todo lo que sé, y sus proyectos como estos que me ayudará a aprenden más.
Ahora, apenas podríamos enganchar el fotosensor hasta el transistor, pero no obtendría el efecto de que vamos, resistencias de limitan la corriente, no de voltaje. Queremos encender y no tonos de gris, blanco y negro, Estados y queremos controlar con tensión. Para fotorresistores, un típico "cuando oscuro" circuito utiliza lo que denomina un divisor del voltaje. Utiliza dos resistencias en serie (uno de ellos es el fotoresistor) y la carga del circuito, una luz en la mayoría de los casos está conectada al punto entre las resistencias. La tensión en ese punto es una fracción de la tensión original basada en la proporción de R1/R2. ¿Simple, correcto? No creo. Todavía no puedo conseguir mi cabeza alrededor de por qué esto funciona aún, pero lo hace.
De todos modos, la base del transistor está conectada con el punto medio de las resistencias. Aprendí esto (y muchas otras cosas) en el sitio web de la sociedad de Robots, concretamente http://www.societyofrobots.com/schematics_photoresistor.shtml. Compruebe hacia fuera. Cosas buenas. No solo para cosas del robot, que es excelente, pero para muchas cosas, eléctricas y de softwarical.

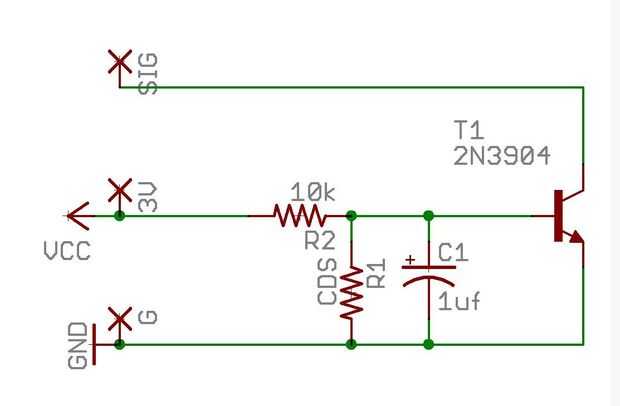

Así que, echa un vistazo a mi esquema y trate de no reír. ¿Estoy aprendiendo, vale?
Tengo que alimentar el circuito del sensor de una fuente de alimentación y no sólo de la almohadilla del detector puerta porque allí simplemente no es suficiente tensión en ese teclado para activar el transistor. He intentado, oh, probé y no pude hacer que funcione. Por lo tanto, VCC y GND están conectados a los terminales de la batería dentro del módulo de sensor de agua. SIG está conectado a uno de los botones de sensor de puerta. Asegúrese de que conecta a la que va en el PIC, no uno que va a tierra.
Para calcular qué resistencia necesita para R2, coge el libro que escribió Rdark y Rlaser en el último paso. Hacer este cálculo:
R2 = sqrt(Rdark * Rlaser), luego escoger la resistencia más cercano que tienes a ese valor.
El condensador en C1 es opcional. He añadido a mi Junta en el caso que quería ajustar el tiempo de reacción del gatillo. Este condensador provocará el gatillo retrasar un poco. Esto es bueno y malo. Lo bueno es que le protege desde los falsas alarmas cuando, permite decir, el hombre de la basura viene y crea vibraciones en el aire y la tierra que podría desalinear el láser durante una fracción de segundo. El condensador evitará que el sensor de disparo. Lo malo es que si utilizas demasiado grande un condensador, el intruso podría funcionar derecho a través de su sensor sin fijar apagado. Encontré que un condensador de 1uF funcionó bastante bien. Podía aún dejar pasar a través del sensor con un lápiz sin activarlo, pero dudo que cualquier intruso podría incluso si eran conscientes del laser (sólo caminan sobre ella. DOH!)
Por lo tanto, echa un vistazo a mi platina, quemado a una patata a la inglesa y goteo con flujo de todas las iteraciones de... en el tablero de trabajos, en el circuito no, hacia adelante y hacia atrás, hacia adelante y hacia atrás. Finalmente funciona. Finalmente. Otra vez, trate de no reír, pero si lo hace, entiendo. Yo de risa sobre ella algún día... cuando el dolor psicológico comienza a desvanecerse.
Anywhoo, así funciona. Lo he conseguí para proteger mis galletas de Girl Scouts de mi esposa e hijas. sí, son finas mentas... como aun tienes que pedir... ;-)

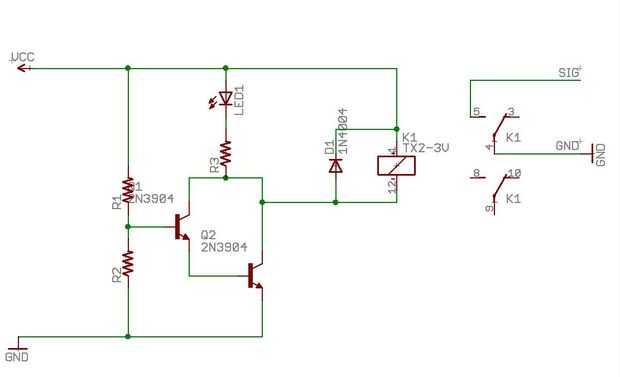

Actualización: Por alguna razón el primer circuito no funciona confiablemente. Estoy probando un segundo circuito que utiliza un relé de 3V. Se ha subido una foto del circuito, así que echa un vistazo. No ha construido aún, así que estad atento a ver qué pasa.
Más información sobre cómo lo tengo configurado en la siguiente sección.
