Sensor magnético de la puerta y Arduino (2 / 4 paso)

Paso 2: Harware

LED:

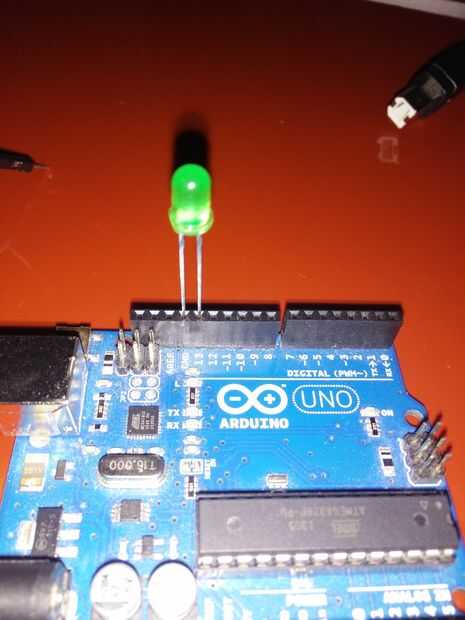

Conectar el positivo (el más largo plomo) del LED al pin 13 de Arduino.

Conectar la clavija negativa (el Pin más corto) del LED al pin GND (masa) de Arduino. 13 y GND deben ser al lado de uno.

Sensor de puerta magnético (Reed Switch):

Puesto que el interruptor es no polar, puede conectar en los cables de cualquier manera.

He encontrado que usando los cables de puente para conectar el conmutador a la Arduino fue más fácil ya que los cables del interruptor son hebras en vez de núcleo sólido, haciendo más difícil que conecte a un pin del Arduino.

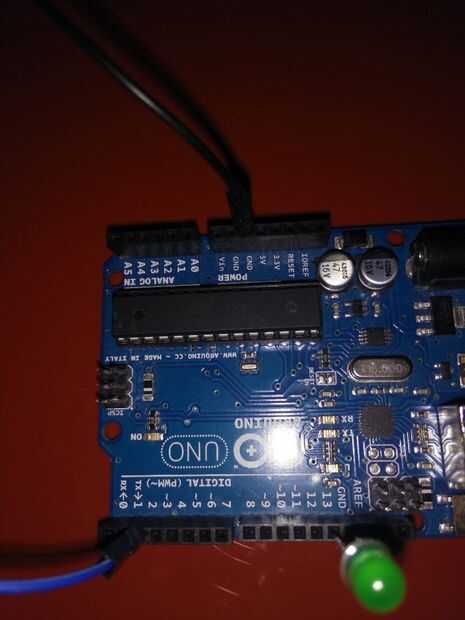

Conecte un cable del interruptor a un puente de alambre y enchufe el jumper cables pin a pin GND del lado de alimentación de Arduino

Conecte el otro cable del interruptor a otro puente de alambre y enchufe eso Puente de alambre en el pin 2 de Arduino.
