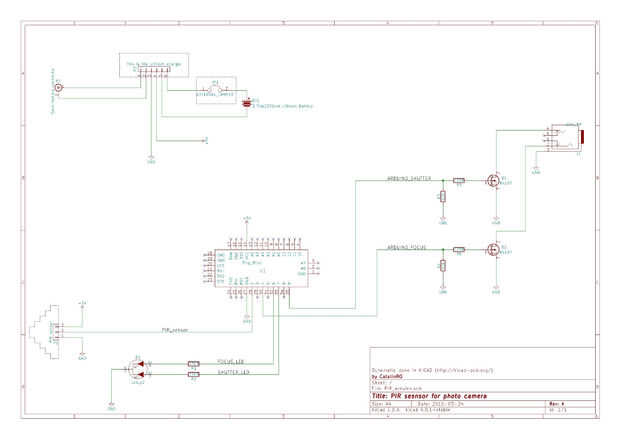

Paso 1: Esquema eléctrico
Diagrama eléctrico en KiCAD - es un entorno de opensource madura increíble donde no se pueden dibujar esquemas y circuitos impresos, así, capa ni limitaciones de tamaño de tablero - usted debe intentarlo.
El funcionamiento del puerto de control remoto de la cámara es muy simple: corbata foco pin a tierra de la cámara y la cámara se centrará, luego atar el perno obturador a tierra y cámara tomará una foto enfocada crujiente. Tiempo de atención puede variar, a veces la cámara no será capaz de enfocar, así que esto debe ser considerado. También puede utilizar la cámara en modo de enfoque manual, cámara ignorará la señal de enfoque y tomar una foto cuando señal de obturador.
Usé un Arduino Mini Pro (clon) en nivel de lógica de 5 voltios con el fin de proporcionar las señales de atención y obturador y había conectado el sensor de PIR en el pin digital 2, he usado pin 2 interrupción externa para Arduino desde modo de suspensión para ahorrar batería.
Las señales de atención y obturador vinieron de digitales pines 4 y 9 en Arduino (porque era fácil soldar los cables allí). Foco señal es 1 segundo de tiempo, es un retraso s 0,5, luego señal del disparador se lanza para 0.5 s.
Ya que no es bueno meterse con la costosa electrónica (aka aplicar voltajes directos de Arduino a la cámara), decidí usar un par de N-channel MOS-FETs que actúan como interruptores (BS107), montados en un tablero perforado proto (puede utilizar como relés, pero son ruidosos, puede asustar el sujeto de la foto).
Los 2 transistores están alimentando señales de enfoque y la obturación de la cámara a través de un conector hembra de 3,5 mm (fabrica un macho de 3,5 mm a cable macho de 2,5 mm).
Para saber lo que está sucediendo, que usé un LED bi color en digitales pins 6 y 7, el color rojo significa que se lanza la señal de enfoque, entonces será color verde en medio segundo para indicar que esa señal del obturador fue lanzada. Al final será 0,5 s naranja color (porque el verde + rojo se traducirá en luz anaranjada :) - no tengo ninguna otra explicación por qué usarla :)).
Para la energía, utiliza una batería de teléfono celular externo barato con microUSB / cargador del USB, utiliza una sola batería de litio 18650.
