Sensor PIR para cámara de fotos DSLR (7 / 10 paso)

Paso 7: Conexión electrónica a

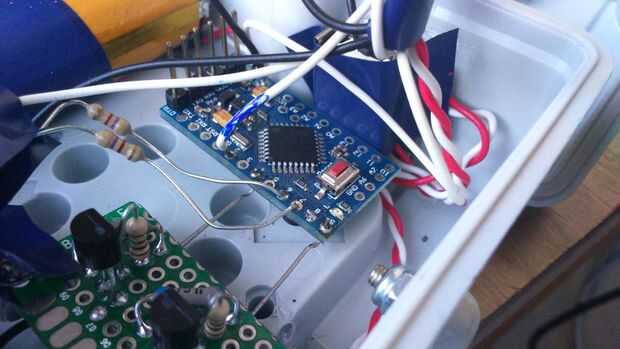

Como he dicho, utilicé un Arduino Pro Mini, a esta junta soldado la cabecera Programación (utiliza un cable USB a serial para programación).

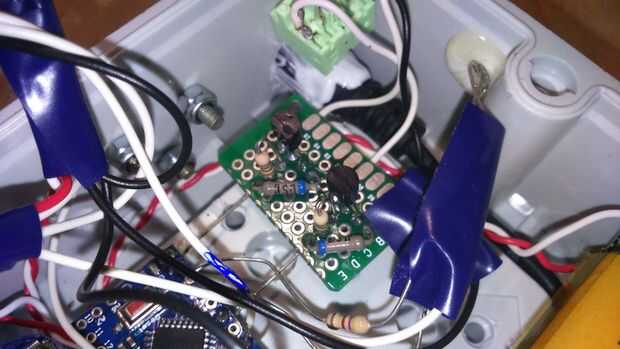

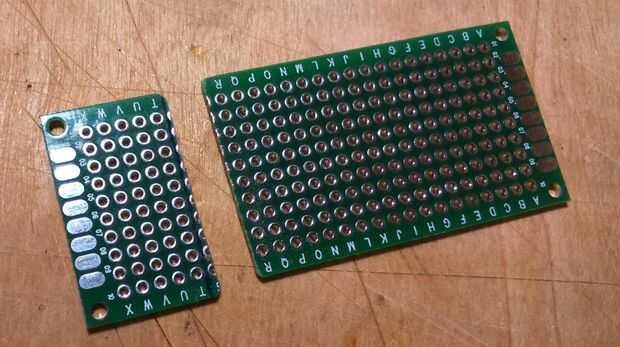

Para los interruptores de transistor usé un pequeño trozo de placa perforada.

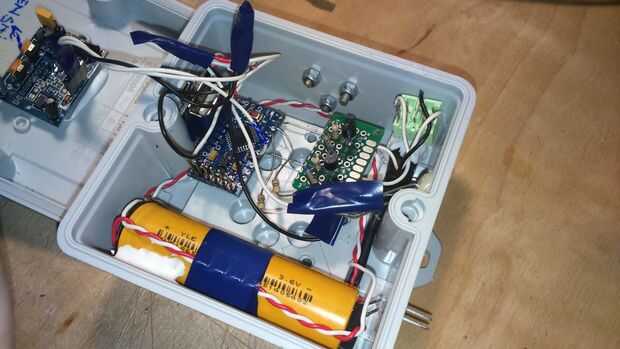

Soldado los cables según el esquema, he usado algunos caliente del derretimiento para mantener en lugar 18650 de litio, para mantener en su lugar el microUSB / cargador USB (para alinear el LED con el agujero de la caja de plástico).

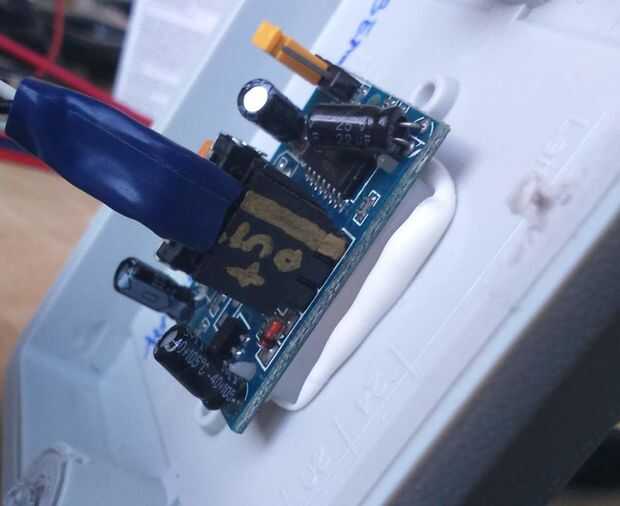

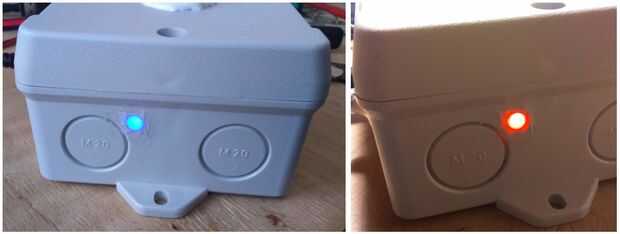

Hice un cable corto para conectar el sensor de PIR, había soldado los cables el LED bicolor.

Al final resultó un desastre:), gracias Dios que la puse en una caja y no es tan visible.
