Paso 5: Construir! PT. 2
1. Enchufe el fotón en el protector de batería del fotón.
Asegúrese de que los bordes redondeados de los fotones se alineen con las líneas redondeadas en el escudo de la batería. Conecte la batería y panel solar a los conectores respectivos. Comprobar que el fotón se enciende y se conecta a WiFi.

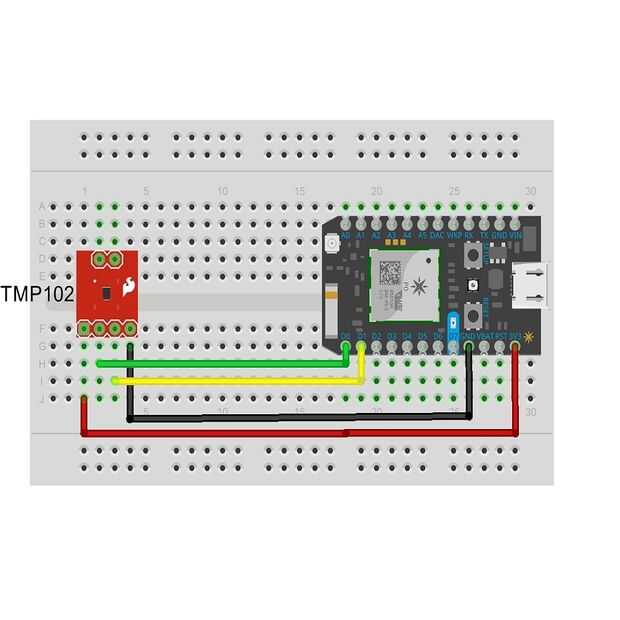

2. Conecte el sensor de temperatura de TMP102 a los pines de protector de batería del fotón con los cables de puente de tablero (o 22 trenzado calibre cable aislado).
El cable verde corresponde a los pines SDA, cable amarillo a los pines SCL.
Este proyecto sólo necesita cuatro 4 de los 6 seis pernos en el TMP102: VCC, GND, SDA y SCL. Si desea conectar varios sensores de temperatura mediante las líneas de2C, puede utilizar el pin ADDR0 a los cambios de dirección del dispositivo para cada sensor (ver el tutorial de comunicación I2C para ayuda con esto.
Conectar TMP102 VCC a la fuente de fotones 3.3V y GND a un pin de GND del fotón. Conecte el pin SDA TMP102 al pin D0 del fotón y el pin SCL al pin D1 del fotón.
Puede evitar que el sistema final en un broadboard o transferirlo a una placa PCB.
