Paso 3: Parte SONIC ULTRA - SENSOR de distancia - de aquaponic jardín de balcón
El ULTRA SONIC - SENSOR de la distancia es un sensor muy común y estándar en casi todos los proyectos de arduino de este tipo. Sólo hacer un Google una búsqueda sobre si no tienes idea lo que puede hacer o cómo usarlo.
Este Sensor se encuentra en el montado en la tapa del attache de la pecera que está cubierto por el lecho crece el jardín de balcón. Está ubicado en un tubo ABS 2" negro colocado sobre el tanque de pescados. Ambos extremos de la carcasa se pueden quitar como esto da acceso fácil al sensor en caso de que el sensor falla en cualquier momento. Este fácil acceso permite el sensor cambiar si es necesario.
POR FAVOR VISITE ESTE INSTRUCTABLE PARA LA CONSTRUCCIÓN DEL SENSOR:
Atentos como contenido para esta sección se está desarrollando y será actualizar tan pronto como listo para el lanzamiento.
Los pernos en el Sensor:
1. VCC - fuente de 5 voltios (cable rojo)
2. gatillo - (señal)--verde / blanco alambre su opción - Asegúrese de utilizar diferentes colores para cada perno
3. Eco - (singal) - azul / blanco Conecte su elección - sólo asegúrese de usar colores diferentes para cada perno
4. tierra (cable negro)
CONSTRUCCIÓN DE SENSOR ULTRA SÓNICO:

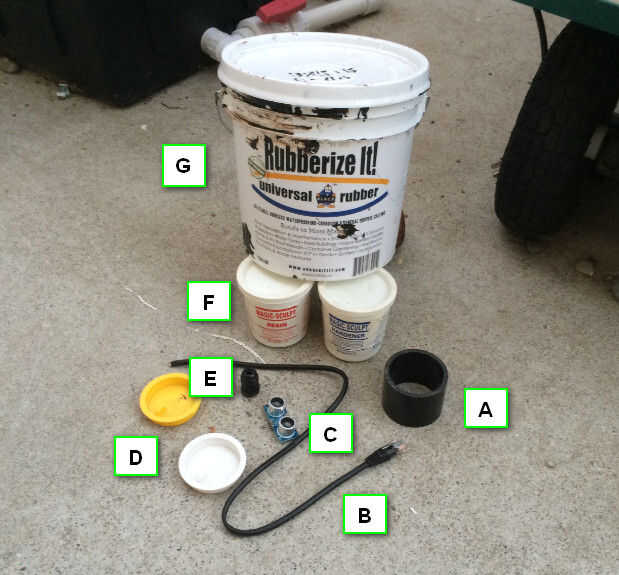

RECOGER LAS PIEZAS
A. Charlotte tubería de 2 in x 2 en ABS DWV
http://www.Lowes.com/pd_42368-1814-ABS+03200++1000...
Cable de parche sin enganche B. Cat-5e (negro, 3 pies)
http://www.Amazon.com/Belkin-CAT-5e-Snagless-patch...

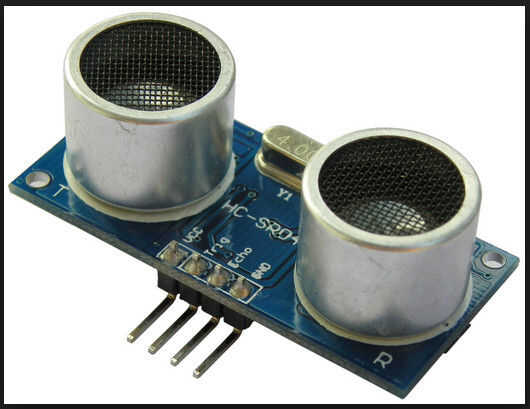

C. módulo ultrasonidos HC-SR04 Sensor de distancia
http://www.Amazon.com/SunFounder-Ultrasonic-distan...
D. Canplas prueba placa, 2 pulgadas, ABS
http://www.Osh.com/Osh-Categories/Plumbing/Rough-P...
E. PG7 Al conector glándula negro para Cable de 4-7mm de diámetro
http://www.Amazon.com/Waterproof-Connector-Gland-B...
F el. magic Sculpt resina - Tap plásticos--
http://www.tapplastics.com/Product/mold_making_ma...
Magic Sculpt endurecedor - Tap plásticos--
http://www.tapplastics.com/Product/mold_making_ma...
G. Rubberizeit!™ material Dura-goma - 2oz blanco--peces y personas tóxicas gratis
http://www.rubberizeit.com/product.aspx?ProductID=...

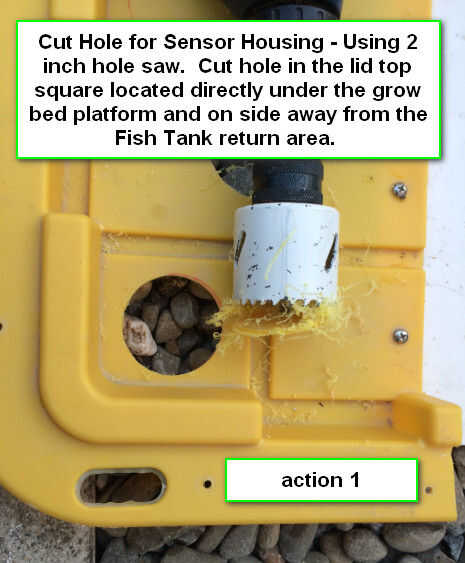

ACCIÓN 1:
Orificio para Sensor de vivienda - con 2 pulgadas sierras. Corte un agujero en la tapa superior Plaza directamente debajo de la plataforma de la cama de crecimiento y en parte de la zona de retorno tanque de los pescados.
ACCIÓN 2:
Disponer orificios de ubicación para el Sensor que se inserta en el extremo de la tapa en la parte posterior de la tapa de.

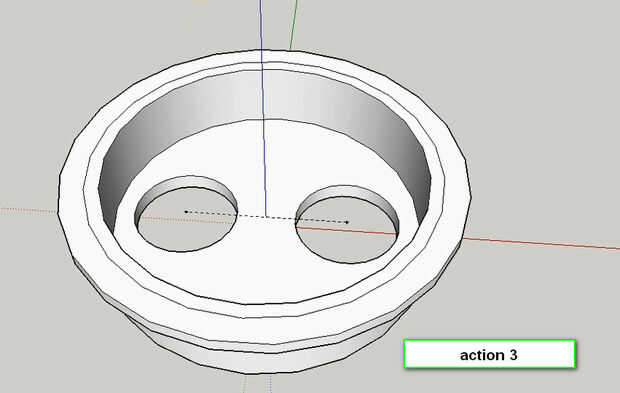

ACCIÓN 3:
Perfore agujeros en la tapa para la colocación de la Sensor.
Debe tener este aspecto cuando termine:

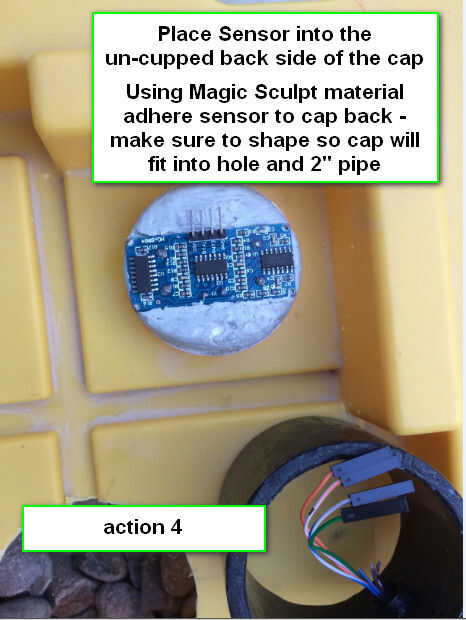

ACCIÓN 4:
Coloque el Sensor en la parte posterior sin ahuecadas de la PAC
Con Magic Sculpt material adherirse sensor para cap nuevo - Asegúrese de que la forma para tapón en el orificio y la tubería de 2"
Dejar seco 24 horas para asegurar que Magic Sculpt ha puesto completamente

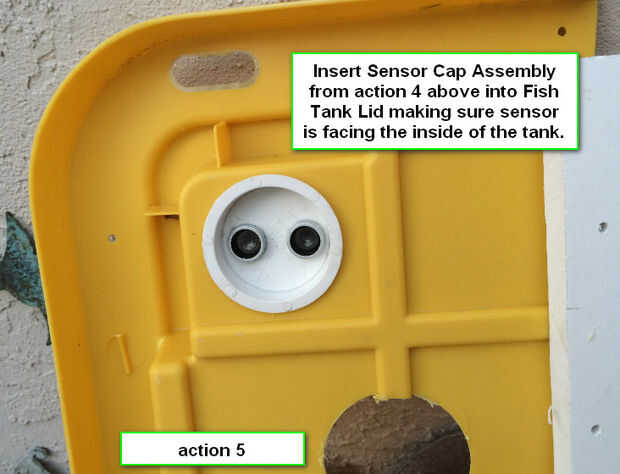

ACCIÓN 5:
Inserte el montaje del Sensor de tapa de acción 4 arriba en la tapa del tanque de pescado asegurándose de que sensor es hacia el interior del tanque.

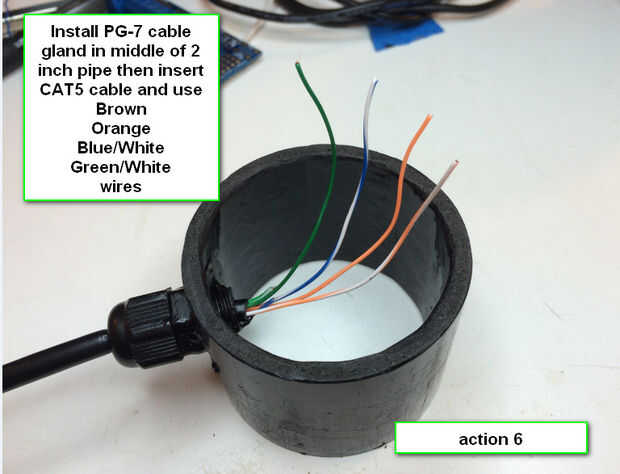

ACCIÓN 6:
Instalar la glándula de cable PG-7 en medio de la tubería de 2 pulgadas
Inserte el cable CAT5
Uso
Marrón
Naranja
Azul/blanco
Verde/blanco
cables de

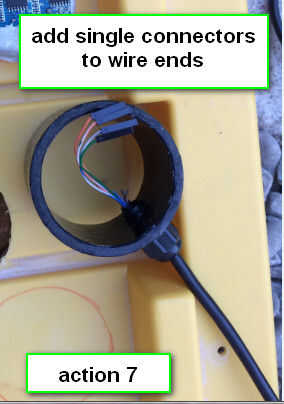

ACCIÓN 7:
Añadir conectores solo para extremos de los cables

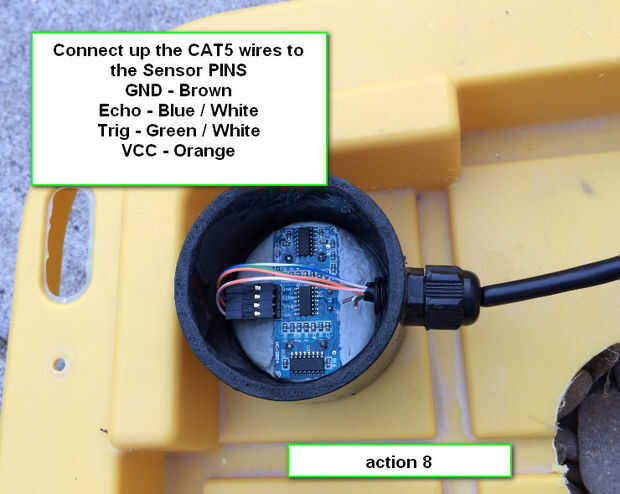

ACCIÓN 8
Conecte los cables de CAT5 a los pines del Sensor
GND - marrón
Eco - azul / blanco
Trig - verde / blanco
VCC - naranja

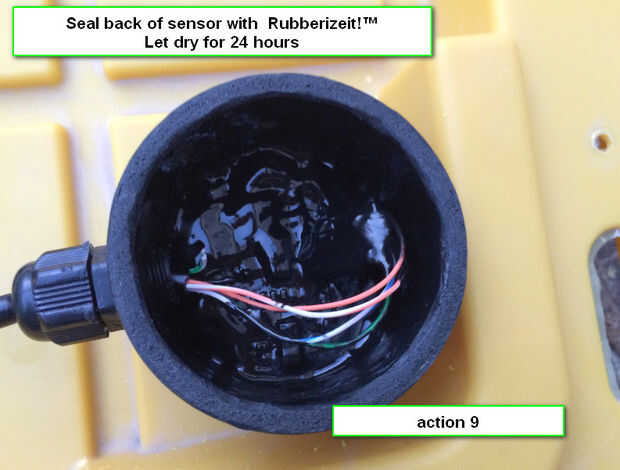

ACCIÓN 9:
Sello de la parte posterior del sensor de Rubberizeit!™
Dejar secar durante 24 horas

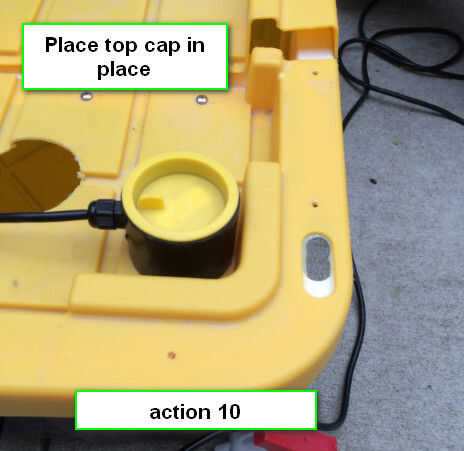

ACCIÓN 10
Tapa superior de lugar en lugar
CODIGO PARA PROBAR EL SENSOR:
Ultra Sonic prueba de Sensor - ping nuevo
// ---------------------------------------------------------------------------
Ejemplo biblioteca NewPing del bosquejo hace un ping unas 20 veces por segundo.
// ---------------------------------------------------------------------------
#include
#define TRIGGER_PIN 12 / / pin Arduino atado para activar el pin en el sensor de ultrasonidos.
#define ECHO_PIN 11 / / atado de Arduino pin a pin en el sensor ultrasónico del eco.
#define MAX_DISTANCE 200 / / distancia máxima queremos ping para (en centímetros). Distancia máxima del sensor está valorada en 400-500cm.
Sonar de NewPing (TRIGGER_PIN, ECHO_PIN, MAX_DISTANCE); NewPing instalación de pernos y distancia máxima.
void setup() {}
Serial.Begin(115200); Resultados Open monitor serie a 115200 baudios ver ping.
}
void loop() {}
Delay(50); Esperar 50ms entre pings (pings alrededor de 20 por segundo). 29ms debería ser el retraso más corto entre pings.
unsigned int nos = sonar.ping(); Enviar ping, ping tiempo en microsegundos (uS).
Serial.Print ("Ping:");
Serial.Print(US / US_ROUNDTRIP_CM); Convertir el tiempo de ping a distancia en cm y el resultado de la impresión (0 = distancia fija fuera de rango)
Serial.println("cm");
}
MEJORAS EN LOS PROCESOS:
En cualquier momento pueden hacerse mejoras en esta versión. Estas mejoras pueden y tendrán muchas formas diferentes. Se realizará cuando se aprenden nuevos trucos o mejor piezas son cambios de origen. Las actualizaciones se harán aquaponic Blog DIY de automatización y las nuevas ideas - piezas o cambios se actualizarán en este Instructable. Por favor enviar sus ideas y modificaciones y cambios en el diseño puede y si son de valor para otras personas interesadas en este proyecto se realizará.
