Paso 5: Medios sonda parte - sensores - de aquaponic jardín de balcón
La Punta de prueba de los medios de comunicación no es un sensor estándar o común en los proyectos de arduino. Pero es muy simple en concepto y diseño. Si haces una búsqueda en Google se encuentra mucha información en muchos diseños diferentes de este mismo concepto. Así que usted conseguirá la idea general en poco tiempo una vez investigas un poco. Este sondeo de los medios de comunicación se encuentra en la cama de crecer de las alimentaciones balcón Garden.The sondeo de los medios de comunicación en la vivienda de RJ-45 donde se hacen las conexiones que permiten que la señal de sonda de los medios de comunicación para pasarse al micro controlador de procesamiento y datos de pantalla en donde en el mundo (si está usando la versión de Internet de este jardín).
COSAS QUE DEBE SABER ACERCA DE LOS MEDIOS DE COMUNICACIÓN DE LA SONDA:
Asegúrese de que utilizar una resistencia de 10 ohm con estos interruptores.
Esto es "Analógica" leer sensor - así ser consciente de ello.
El sondeo de los medios de comunicación devuelve una serie de lecturas de entre 0 y 1023
la lectura depende de nivel de humedad con en la cama de crecimiento. Cuando se lee una lectura de 1023 el nivel del agua crece cama ha cubierto totalmente los puntos de contacto sonda de los medios de comunicación.
Lecturas de menos de 1023 hacerle saber que la humedad dentro de la cama de crecer es menos completa en relación con los puntos de sondeo de medios.

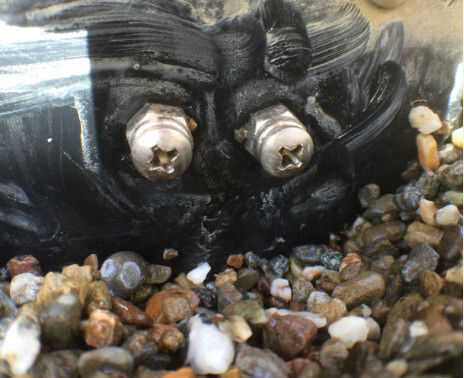

El sondeo de los medios de comunicación se construye de a tornillos de acero inoxidable.
CABLES de Sensor:
1. rojo - positivo de uso de fuente de 5 voltios (cable rojo)
2. amarillo - Señal, asegúrese de que usted aprende cómo éstos funcionan antes de conectarse este sondeo en un sistema.
3 negro - tierra es conectado al cable de señal a través de una resistencia de 10 ohm
Recoger todas las piezas
A. #8-32 x 1-en cabeza de la cacerola de acero inoxidable llave coche estándar (SAE) tornillos de máquina
http://www.Lowes.com/pd_162075-37672-3577___?produ...
#8 acero inoxidable estándar (SAE) Nylon Inserte las tuercas de fijación
http://www.Lowes.com/pd_455299-37672-829712___?PR...
ACCIÓN - 1

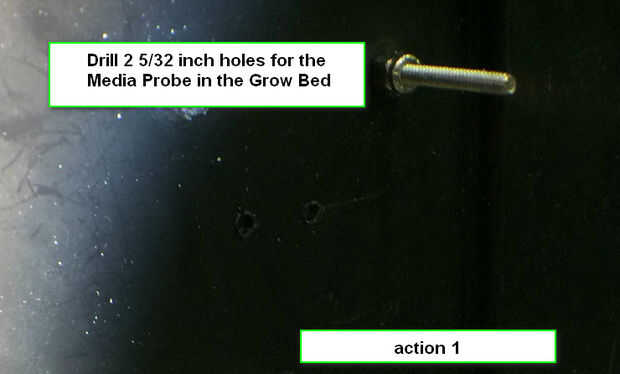

Perforaciones de 2 5/32 pulgadas para la sonda de los medios de comunicación en la cama de crecer
ACCIÓN - 2

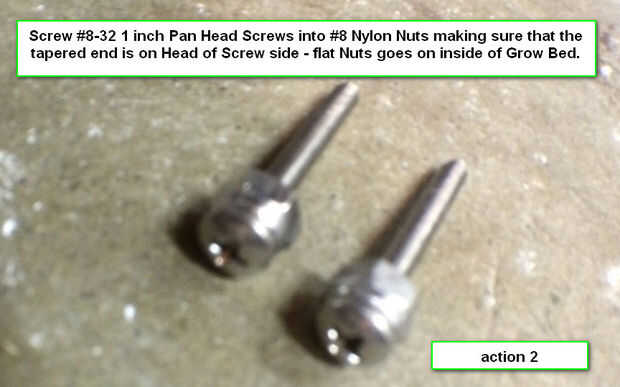

Tornillo #8-32 1 pulgada tornillos de cabeza troncocónica en las tuercas de Nylon #8 asegurándose que el extremo cónico del lado de la cabeza del tornillo - tuercas planas va en interior de cama crecer.
ACCIÓN - 3

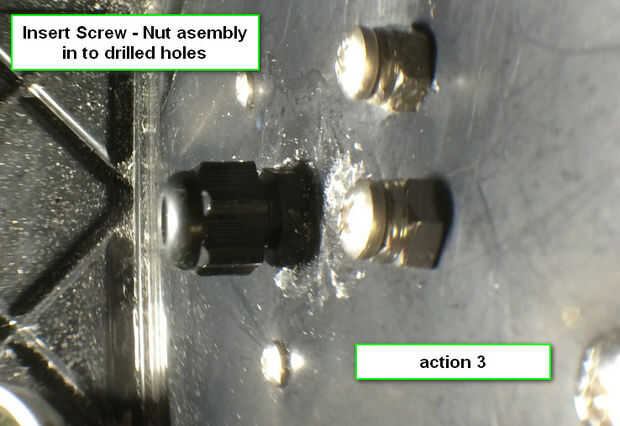

Inserte el tornillo - conjunto de tuerca en los orificios perforados
Ver la instrucción para la cama crecer para obtener más detalles sobre la sonda de los medios de comunicación para la cama de crecimiento.
IMPORTANTE---PRUEBA--PRUEBA----PRUEBA
Esto no puede ser tensionado bastante--
Prueba sensores cuando usted les compra sensores de prueba después de cada acción para asegurar que las conexiones están funcionando y el código de prueba devuelve resultados correctos.
El sensor de prueba no pueden dar salida de datos y correcciones deben hacerse antes de avanzar a la siguiente acción.
Otra vez prueba - prueba - prueba - ahorrará mucho tiempo en el largo plazo.
CÓDIGO PARA EL INTERRUPTOR DE LA PRUEBA:
MEDIA SIMPLE SONDEO PRUEBA SKETCH
Boceto para determinar valores medios de sondeo
SONDEO DE LOS MEDIOS DE COMUNICACIÓN = MP
int MP = 0;
int MP_val;
void setup()
{
Serial.Begin(115200); abrir puerto serie
}
void loop() {}
MP_val = analogRead(MP); leer valor de puntas de prueba de los medios de comunicación
Serial.Print ("valor de sondeo de los medios de comunicación es:");
Serial.println(MP_val);
Delay(1000);
Serial.println();
}
MEJORAS EN LOS PROCESOS:
En cualquier momento pueden hacerse mejoras en esta versión. Estas mejoras pueden y tendrán muchas formas diferentes. Se realizará cuando se aprenden nuevos trucos o mejor piezas son cambios de origen. Las actualizaciones se harán aquaponic Blog DIY de automatización y las nuevas ideas - piezas o cambios se actualizarán en este Instructable. Por favor enviar sus ideas y modificaciones y cambios en el diseño puede y si son de valor para otras personas interesadas en este proyecto se realizará.
