Sensor ultrasónico con Arduino. (3 / 4 paso)

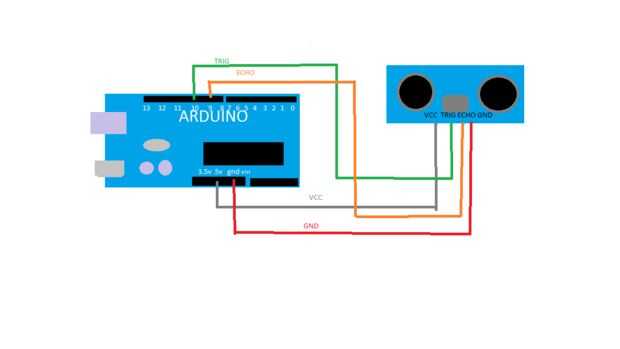

Paso 3: cableado... (Muy simple).

Conecte el pin VCC del Sensor al pin de 5V de tu Arduino.

Conecte el pin GND del Sensor a cualquiera de los pines GND de Arduino.

Conectar la clavija de eco del Sensor al pin 9 en el Arduino.

. Conectar la clavija TRIG del Sensor al pin 10 en el Arduino.

ESTO ES TODO!!
