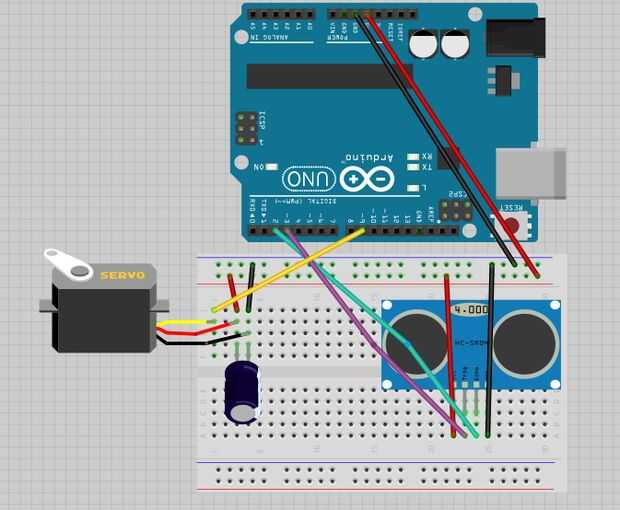

Paso 2: Construir el circuito
Pin de 5v de Arduino para Pin Vcc en HC-SR04
Arduino Pin 2 a Pin eco en HC-SR04
Arduino Pin 3 a Pin Trig en HC-SR04
Arduino GND al Pin GND en HC-SR04
2.-conectar el Servo a Arduino:
Pin de 5v de Arduino para Servo rojo alambre
GND de Arduino para Servo cable negro
Arduino Pin 9 al Servo Yellow(data) cable
condensador 100uF/25V es opcional, colocar uno entre el poder y la tierra de su proyecto para garantizar la entrega de potencia suave, recuerde que debe ser la línea de color en el cable negativo
3.-fijar el Servo al GoPro
Puede utilizar tantos cortarla como sea necesario, la punta del brazo servo debe tocar el centro de la GoPro Button, también pueden construir su propio accesorio con madera, sintra, acrílico o metal, una vez que se prueba todo.
