Sensores activan Halloween WAV archivos (2 / 7 paso)

Paso 2: Montaje y piezas de alambre

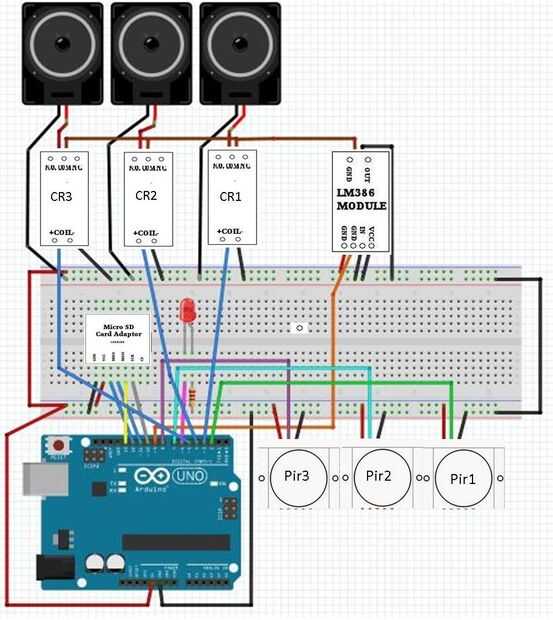

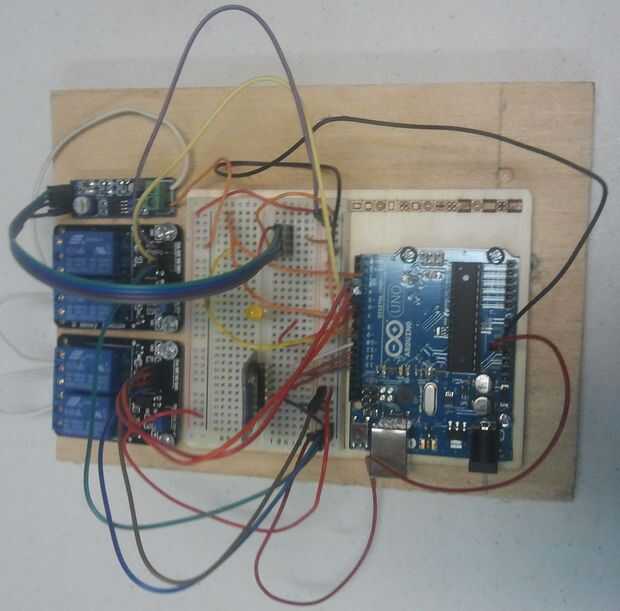

Siga estas fotos para este proyecto de alambre:

Independiente 5-12 VCC de alimentación necesidades (no se muestra) para el módulo amplificador. Asegúrese de conectar el común de la fuente de alimentación del módulo de amplificador para el común de la fuente de alimentación de Arduino o de lo contrario será su sonido siseante, lleno de estática y poco volumen. También, el Arduino era meticuloso sobre su fuente de alimentación. Lo hacía mucho mejor alimentado por USB (5VDC) que con una fuente de 12 VDC que tenía.

Me pareció útil contar con un indicador LED para mostrar cuándo un sensor había sido activado.
