Paso 1: Enchufar
Como con cualquier electrónica, un buen lugar para comenzar es la hoja de datos. Este dispositivo ha sido clonado tanto que es realmente muy difícil encontrar su datasheet. Es lo mejor que he encontrado aquíy es bastante débil.
La HC-SR04 tiene 4 pines:
- Tierra
- Gatillo
- Eco
- VCC (5v)
Los dos pernos que necesitan para llegar a un microcontrolador son gatillo y eco. Para utilizar el sensor, puede enviar un pulso abajo gatillo y mide un pulso de eco. Porque estos pernos son requeridos en diferentes momentos, y debido a la manera los trabajos de activación, es posible girar el HC-SR04 desde un dispositivo de 4 hilos que requieren dos pernos, para un dispositivo de 3 cables que requiere sólo uno. PARA hacer esto, simplemente necesita un resistor de la tirada en la línea de eco. El valor no es demasiado exigente. Obras de 200 ohm a 100K ohm.

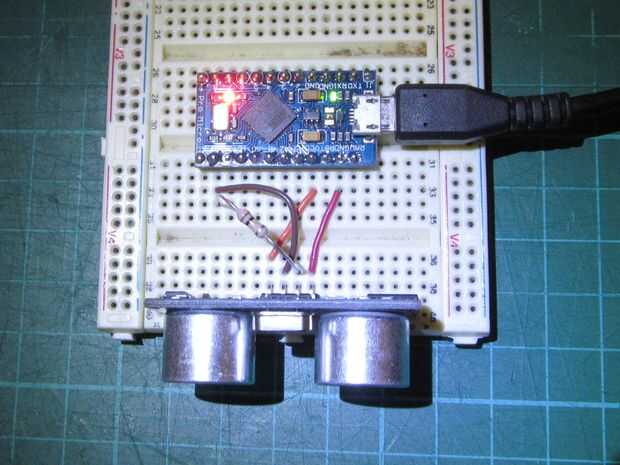

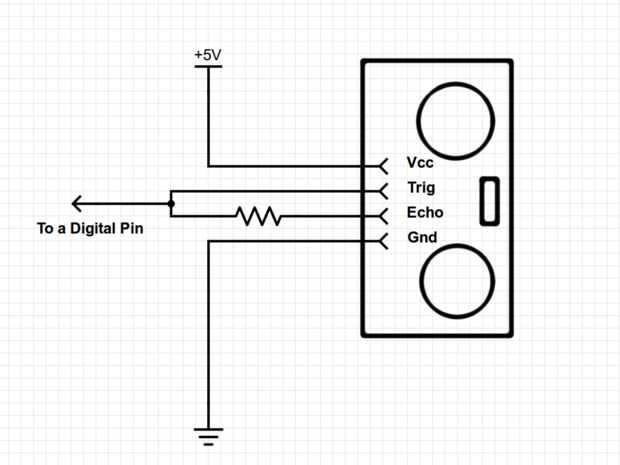

En las imágenes se muestran las conexiones para esto.
