Paso 3: circuito

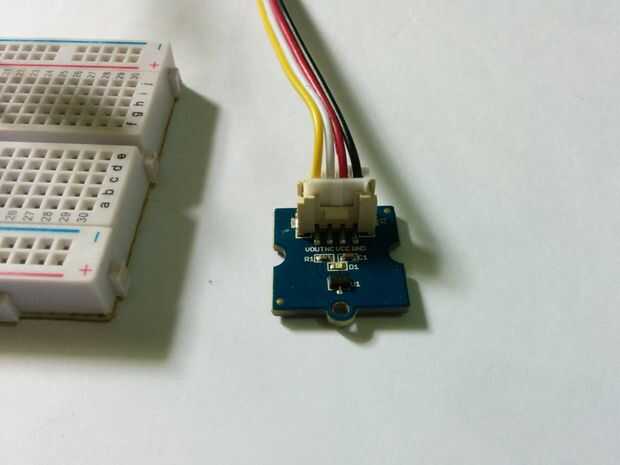

Las conexiones de hardware van como sigue-
- VCC = > Core 3.3 * V
- Tierra = > toma de tierra de la base
- SIG = > base D2
- Ánodo del LED = > núcleo D4
- Cátodo de LED = > GND
Nota- No hay conexión a la NC terminal. La terminal VCC puede manejar + 5 así que usted puede conectarlo a vin de la base, pero si usted experimenta cualquier ruido de la vin que se puede cambiar a 3.3*. El * indica una tensión libre de ruido y es ideal para dispositivos analógicos.
