Sensores de infrarrojos MultiTouch para aumentar los objetos y la piel humana (1 / 6 paso)

Paso 1: Entender los principios

¿Qué es el infrarrojo (IR)?

Infrarroja es la radiación electromagnética fuera del espectro visible. El espectro visible de la radiación electromagnética (luz visible en todos sus colores), fronteras en Ultra Violeta como su longitud de onda se convierte en demasiado corto para poder ver la luz, como infrarroja cuando la longitud de onda es demasiado largo para poder verlo. Cuando se habla de infrarrojos (IR) es útil para distinguir entre IR cerca y lejos de IR. Una manera simplificada de entender la diferencia es que cerca de IR es luz invisible y ahora es calor. Cuando hablo de IR me refiero a IR de cerca (específicamente la frecuencia entre los 700nm y 1400nm componentes como la mayoría puede encontrar tratan con longitudes de onda dentro de ese rango).

¿Cómo podemos usar IR a cosas de sentido?

Básicamente tenemos tres elementos, una cosa que emite IR (por ejemplo un LED), lo que queremos medir o detectar (por ejemplo un dedo) y una cosa que detecta IR (como un fototransistor).

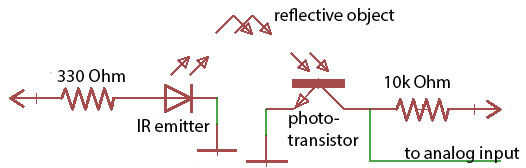

En el esquema anterior, a la izquierda, es una tensión de limitación de resistencia y un LED IR (nota, que dio la resistencia un valor arbitrario. Usted necesitará comprobar la hoja de datos de tu LED y usted calcular qué resistencia necesita).

A la derecha encontrará un fototransistor conectado a tierra, un análogo de entrada y a través de un resistor de pull-down (una vez más, valor arbitrario) al poder. En esta configuración, usted medirá 5V cuando el transistor de la foto no es detectar cualquier ir Una vez que IR golpea el transistor de la foto, la tensión poco a poco caerá a 0 cuando el transistor se satura con ir

Tenga en cuenta que diferentes materiales reflejan IR en diferentes intensidades, la cantidad de que un determinado material puede reflejar a veces es muy difícil decir basado en la intuición solo. Por ejemplo, una página de cubierta con impresión de una impresora de cera negro refleja más IR, mientras que la cinta eléctrica negra no reflejan en absoluto (¿o era al revés? su sido un tiempo desde que descubrí esto por mí mismo). Si se encuentra comportamiento raro, mirando su configuración con una cámara de infrarrojos puede revelar mucho acerca de lo que está pasando.

Los objetos reflejan también IR más cuando están cerca del emisor y el receptor y menos cuando están lejos. Esto significa que:

Si conoces el material, usted puede decir a qué distancia está un objeto
o
Si usted sabe cuán lejos está un objeto, se puede inferir Qué material puede ser
