Sensores de infrarrojos MultiTouch para aumentar los objetos y la piel humana (3 / 6 paso)

Paso 3: Elegir los componentes

Dependiendo de lo que se desea medir tienes que seleccionar diferentes componentes. Suele haber un trade off entre precisión y distancia de detección: grandes y poderosos emisores le permiten percibir las cosas más lejos, pero también necesita más alejarse de sus transistores de la foto, por lo que tiene una resolución espacial menor en las otras dimensiones.

Al escoger sus propios artículos, su probablemente una buena idea estar familiarizado con cómo otros trabajan. Sparkfun vende algunas de mis favoritos sensores de IR. La serie sharp es genial para profundidad y gesto de detección: https://www.sparkfun.com/products/242

Estos QRE1113 que Sparkfun utiliza sus sensores de línea son súper versátiles - he utilizado en muchos proyectos diferentes (incluyendo el sensor de gestos le mostraron en el paso anterior y el sensor de matriz 2d se puede ver a continuación): https://www.sparkfun.com/products/9453

Si necesitas algo más específico Digikey es un buen lugar para comenzar la búsqueda. Encontrar un fototransistor (http://www.digikey.dk/product-search/en/sensors-tr...) y un emisor (http://www.digikey.dk/product-search/en?keywords=i...) usando estos enlaces. Las dos cosas principales a considerar son el tamaño de componente para adaptarse a su aplicación y que empareja la frecuencia del emisor y el fototransistor.

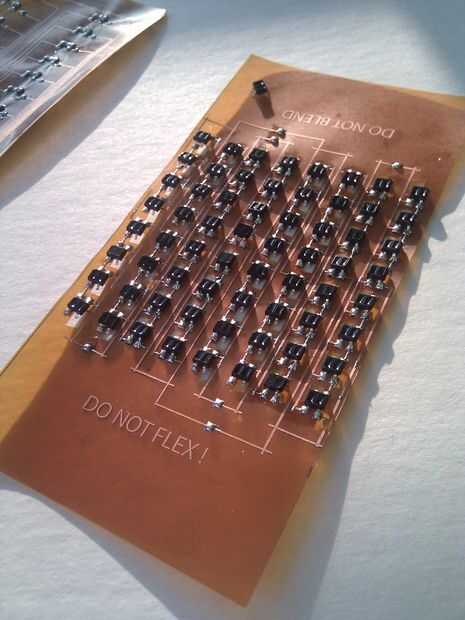

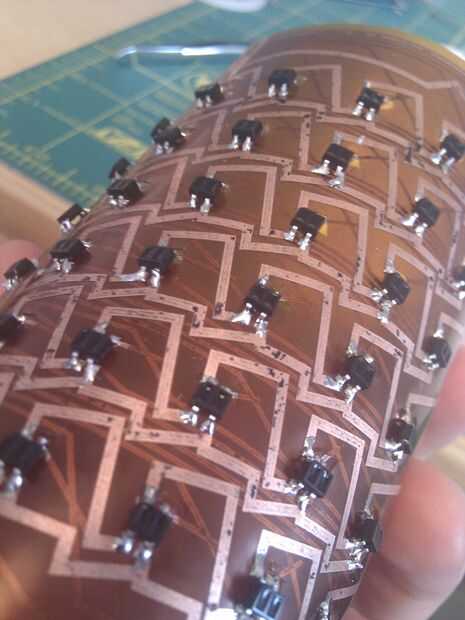

No puedo realmente te digo que los componentes a elegir, como cada caso de uso tendrá distintas limitaciones haciendo diferentes componentes preferidos. Sin embargo, el QRE1113 es probablemente un buen punto de stat. Uno de sus grandes beneficios es que mientras que combina el fototransistor y el emisor en el mismo paquete, a diferencia de los componentes sharp usted tiene control completo sobre cómo utilizarlos. Puede integrarlos en su circuito eléctrico como si fueran componentes individuales, permite, por ejemplo, el emisor de pulso y toma de muestras el fototransistor con emisor en y emisor apagado alternativamente. He utilizado estos para las dos dimensiones matrices te vea arriba.

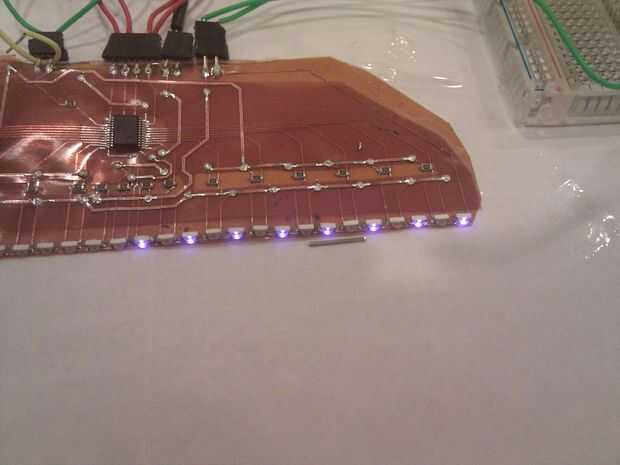

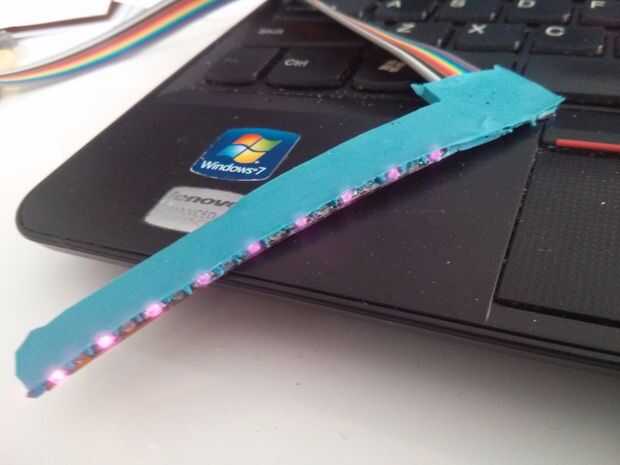

Una combinación del emisor y del receptor con que he tenido buen éxito utiliza el SFH 4045N por Osram como emisor y PT12-21C/TR8 por Everlight como fototransistor. Coinciden con sus longitudes de onda muy bien, y he encontrado que la combinación del ángulo pequeño de la visión del emisor (18°) con el ángulo de grandes grosores del receptor (120°) funciona bien. Yo uso de esos en los sensores lineales que se puede ver arriba. Es posible que un menor ángulo de visión para que el receptor podría ser mejor, ya que dependen relativamente fuertemente encapsulación para prevenir interferencia directa entre el emisor y el fototransistor, pero esto es lo que terminé usando una serie de sensores.
