Paso 4: Diseñar y construir su circuito
Si todo lo que tienes es un emisor y el transistor de la foto uno puede seguir básicamente el esquema he publicado morada. Si se trata de múltiples emisores y fototransistores están diseñando básicamente dos circuitos y matriz de LED y un fototransistor.
El LED puede consultar algunos del generador de esquema LED en línea para sugerencias sobre cómo conectar cosas: http://led.linear1.org/led.wiz o http://www.ledcalc.net/
Para los fototransistores están pegados básicamente creando un circuito individual para cada uno. Sin embargo, puede utilizar a multiplexores para hacerle la vida más fácil y también para leer valores de sensores más que usted tiene entradas analógicas en su Arduino u otro microcontrolador. Personalmente me gusta mucho el CD74HC4067. Aquí está una buena reseña sobre cómo usarlo: http://bildr.org/2011/02/cd74hc4067-arduino/ (si nos fijamos detenidamente en las imágenes anteriores, verá que estoy usando el CD74HC4067 allí también)
No voy a entrar en el cómo-de este edificio. Sparkfun tiene un puesto muy bien juntos tutorial sobre los aspectos de la soldadura de las cosas: https://www.sparkfun.com/tutorials/category/2
Publiqué un tutorial sobre los circuitos flex que ver en este tutorial en instructables hace algún tiempo:

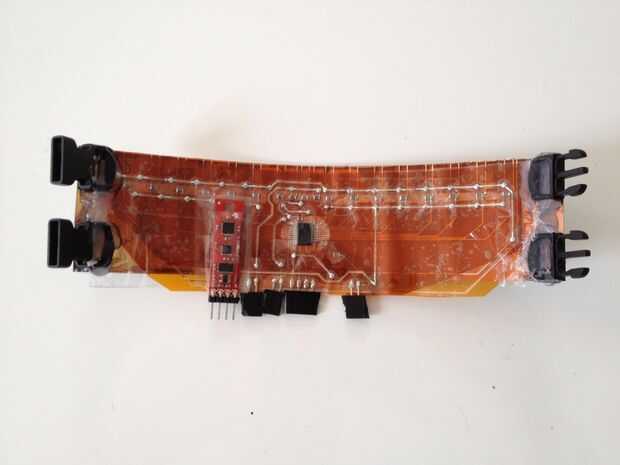

Tenga en cuenta, que sólo utilizo flex-circuitos, porque eso es justo lo que me gusta. No hay ninguna razón especial para esa elección. Utilice cualquier método que usted prefiera.
He añadido un vídeo de mi montaje de un sensor IR lineal.
