Sensores de temperatura usable para trabajo en frío extremo (3 / 10 paso)

Paso 3: El Sensor de temperatura

Hay un montón de diferentes tipos de sensores de temperatura que se podrían utilizar para un proyecto como este. Hay sensores como termopares, termistores (resistencias dependientes de la temperatura) y transistores dependientes de temperatura.

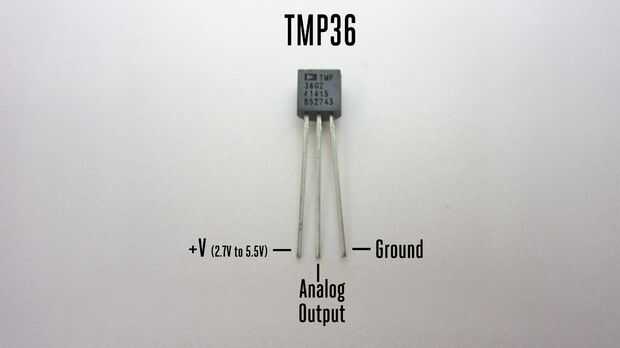

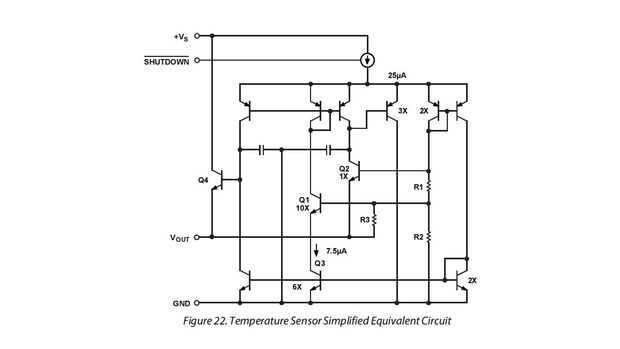

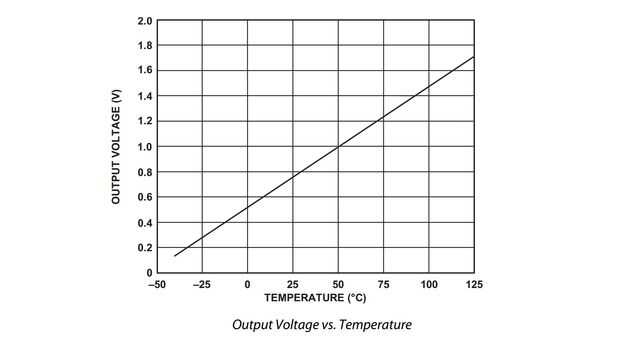

Para este proyecto estoy utilizando un circuito integrado de TMP36. Elegí este sensor ya que tiene una salida lineal y no requiere ninguna calibración. Temperatura (en grados Celsius) = [Vout(in mV) - 500] / 10. También tiene un rango muy amplio (−40 ° C a + 125 ° C"). Funciona usando varios transistores con capas de diferente tamaño emisor. Estos transistores tienen salidas diferentes a diferentes temperaturas. Comparándolos, se puede determinar la temperatura. La salida dada en el centro pin comienza a 750 mV (a 25° C) y cambios por 10mV por grado centígrado como los cambios de temperatura.

Si quieres ver un tutorial sobre cómo utilizar este sensor puede sacar este Instructable por Adafruit Industries:
