Paso 6: Conecte los sensores para el Arduino

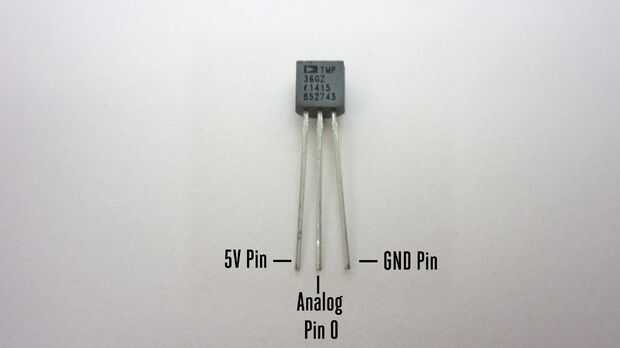

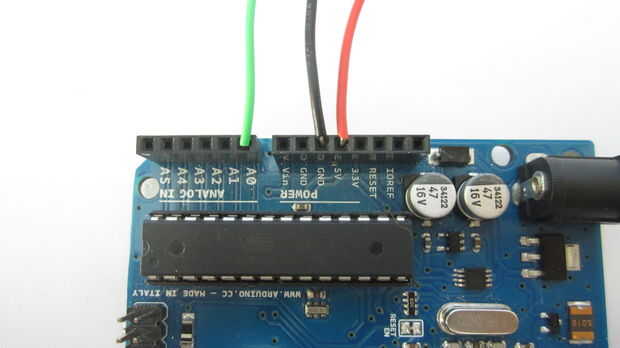

El sensor de temperatura TMP36 puede conectarse directamente a los pines de Arduino. El eje izquierdo en el sensor es conectada al pin de 5V (o los 3.3V pin) en el tablero. El eje derecho en el sensor está conectado al pin GND en el tablero. El pasador central se conecta a uno de los pines de entrada analógicos en el tablero.

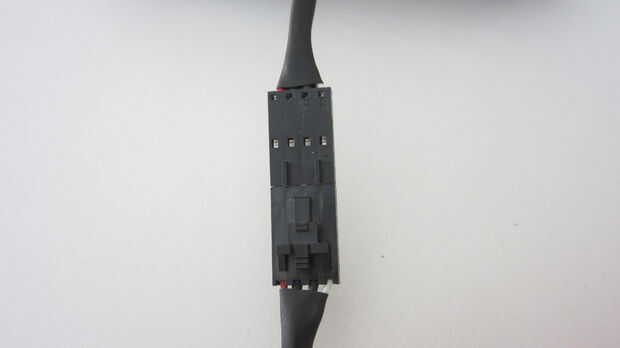

Utilice un segundo conjunto de cables del conector para ir entre la Junta y los cables del conector en los guantes y los zapatos. Los cables se pueden caber fácilmente entre capas de ropa sin mucha molestia. Conecte los cables en cualquier manera que sea más conveniente. Estaba usando conectores del cabezal. Así pude conectar introduciendo simplemente un pasador largo entre los dos conectores hembra.
