Paso 1: Planificar

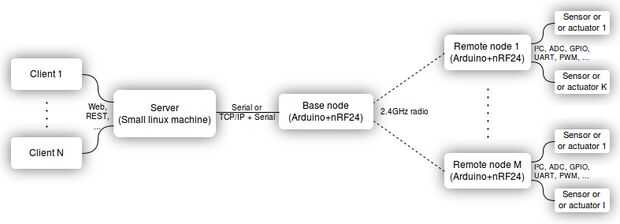

Antes de empezar tenemos que decidir algunas cosas, como cuántos nodos remotos vamos a necesidad (placas arduino es decir remoto, las neuronas de la red) y donde van a estar. Aquí están algunas cosas a tener en cuenta.
Primero, usted necesitará entender un poco acerca de la instalación existente en su hogar. Si usted tiene un esquema de la instalación que podría ser muy útil, pero también puede tomar nota de donde son las cajas de conexiones en las paredes, intentar averiguar cuáles conectarse que otras cajas mirando dentro (difícil...) y entonces asumir que cada interruptor se conecta a la luz correspondiente a través de un tal cuadro, tal vez uno que es más cercano. Se pone un poco más complicado con "conmutación de multiway" configuraciones utilizadas en pozos de escalera, pasillos, etc.. Lo que nos importa aquí es cuánto cada cable.

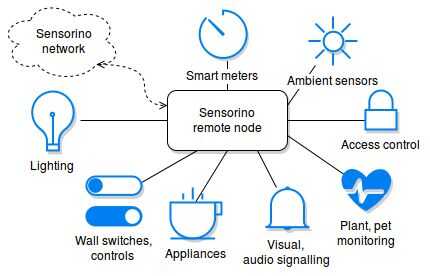

Cada "nodo" puede controlar múltiples switches y luces pero estos se físicamente conectados al nodo con los cables. Para ahorrarnos trabajo queremos nodos individuales como pocos como sea posible, sujeto a algunas limitaciones:
- Arduinos mayoría tiene sobre 10-15 puede utilizar entradas/salidas por lo que no podemos conectar más que esto. En mi caso el límite exacto es de 12 pines digitales gratis. Mi primer nodo utiliza 11 de ellos para tomar la entrada de 7 interruptores y luces de control de 4 en 4 habitaciones diferentes.
- Longitud del cable. Longitud de los cables es problemáticas porque tienen resistencia eléctrica y también recoger las señales de radio (son antenas). Este es un problema principalmente para las conexiones de 5 voltios entre el nodo y los interruptores de luz, no tanto para las conexiones de voltaje de red eléctrica a las luces reales. Se establece un límite conservador de 5m o 20 pies e intente colocar el nodo que tiene acceso a todos los interruptores y las luces dentro de ese radio. En caso de mi casa las cajas de conexiones en los pasillos eran las localizaciones óptimas. Necesito 4 nodos para cubrir cómodamente toda la casa
- Tal vez, para empezar, no intentes convertir a todos los de la iluminación en el hogar. Utilice sólo un nodo en un lugar central. Más tarde, cuando esto funciona, puede volver y agregar más nodos.
