Paso 2: Montar el nodo remoto
Ahora tendremos que montar eléctricamente el nodo remoto, es decir, hacer las conexiones entre el adaptador de alimentación de 5V (de un cargador USB), los cerebros de Arduino-compatible del nodo y el nRF24L01 + módulo de radio para que estos elementos pueden hablar entre sí. También querremos algo mecánicamente montar todos los elementos a. También montamos el 220V / 110V relé y conectar a la placa Arduino, para luces de control.
Encontrarás instrucciones similares en Sensorino página del wiki de github para configuración de nodos genéricos y esta para conectar luces e interruptores.

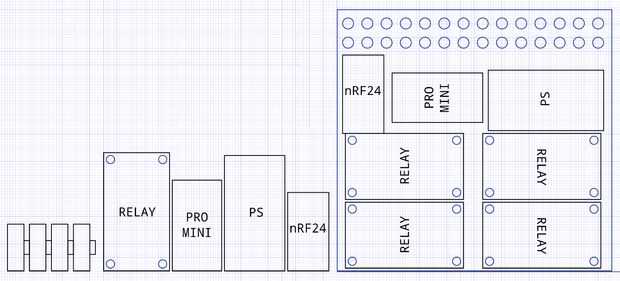

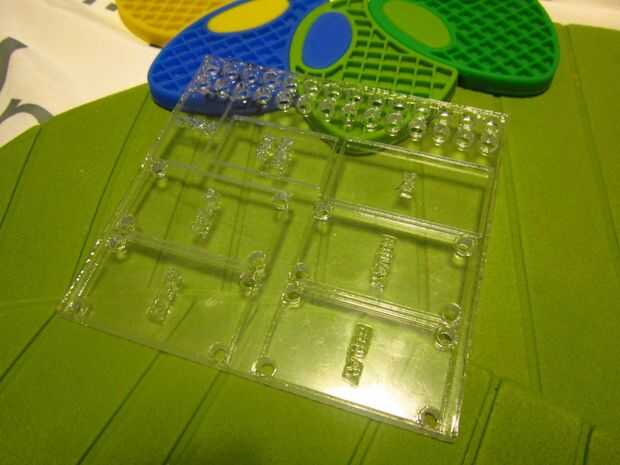

Mi primer nodo tiene 7 elementos cada una de ellas es un pequeño PCB para que laser-corte un tablero acrílico base al servidor como el soporte mecánico para él, hay probablemente mucho mejores formas de hacerlo.
Ahora para las conexiones eléctricas:
- La alimentación es un pequeño PCB, es solo un cargador USB estándar sacado de su caja. Puede quitar los pernos que normalmente se conecte a un enchufe y a soldar dos cables cortos que alimentarán la tensión de alimentación del tablero. En el otro extremo de la placa tiene un conector hembra USB. Puede extraer el conector de salida y sólo tiene que utilizar los dos cables que alimentación 5V. Puede usar multímetro para encontrar que era de tierra y que era de 5V o inferir de cual de ellos conectado al pin de tierra del conector USB.

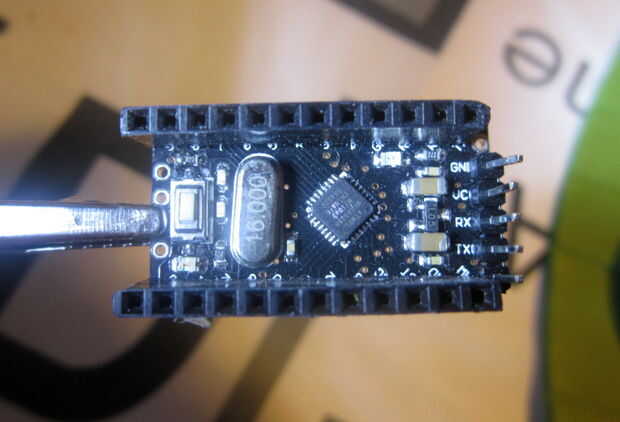

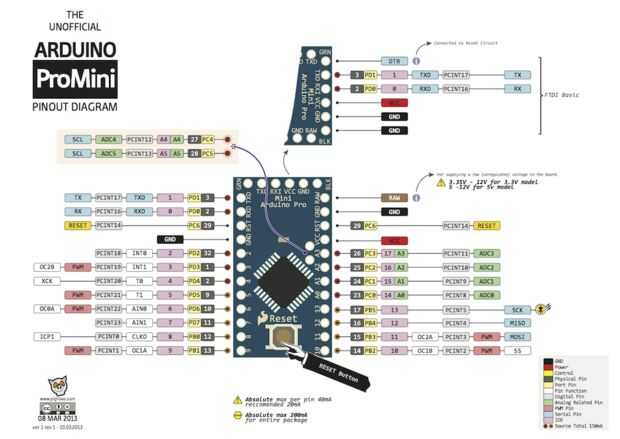

- Estos pasadores son lo que el Arduino y otros periféricos de nuestras basta cobran vida. Mira el diagrama de pines del Mini Pro y conecte el cable de tierra al pin GND del Arduino y 5V al pin de VCC de Arduino. Yo utiliza pines macho en el Arduino y headers hembra en los cables de la fuente de alimentación.

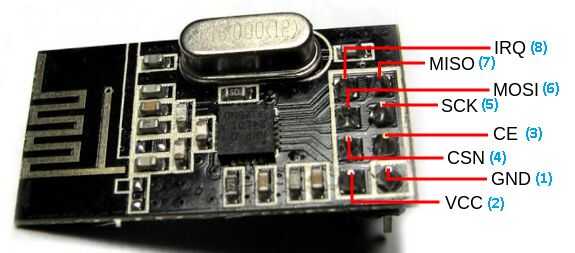

- El módulo de radio es bastante complicado conectarse porque necesita su voltaje a 3.3V y también tiene 6 pines de señal. He soldado una tira de perno femenino de la cabecera del lado de Arduino que aloja las señales SPI (MOSI, MISO, SCK, SS) y utiliza una tira de pin macho de la misma longitud para hacer un conector para el módulo de radio. El conector tiene el pinout siguiente corresponden a los pines del módulo de radio:
- MOSI a MOSI.
- MISO a MISO.
- SCK a SCK.
- Arduino SS CSN.
- Arduino A1 CE.
- Arduino A0 a IRQ.
- Arduino GND a GND.

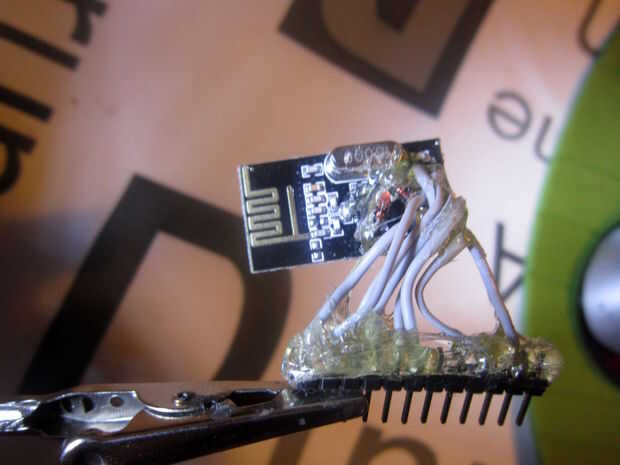

- Arduino VCC se conecta a través de tres diodos N4007 estándar en serie al pin de VCC del módulo. Juntos los diodos bajan el voltaje de entrada por sobre 2V, justo para el módulo de radio. En mi caso el conector tiene un alambre delgado y corto, cada jefe del pin de conexión con el conector de módulo de radio. El cable VCC es un poco más corto y se conecta al ánodo del diodo primero, que cátodo en vuelta se suelda directamente al segundo diodo, que para el tercer diodo y este uno es soldado directamente a VCC del módulo.
- Restantes desuso pines en el conector macho se quedan desconectadas.
- En el otro borde de la placa Arduino tengo otra fila de encabezado hembra para entradas y salidas, como interruptores de luz y relés. Tengo dos más filas de encabezado de la misma longitud pegado al primero de lado a lado. Todos los bolos en la segunda fila están conectados juntos y al pin VCC de la placa Arduino. La tercera fila también es común y se conecta a GND. de Arduino De esta manera cada periférico, sensor, actuador, etc. puede utilizar una cabecera de tres clavijas macho como un conector de conexión hacia los lados, dándole poder y una señal del pin digital a la placa Arduino.
- Ahora cada relé en el tablero utiliza un conector de tres pines. El relé PCB tiene los siguientes nombres de pin: GND, VCC, en, COM, toma de tierra. El conector utiliza GND, VCC y pulgadas
No tengo gran manual o soldadura habilidad así que mi consejo final no se ve muy bonita pero estoy seguro de que se puede hacer de una manera elegante. Por cuestiones prácticas tienden a garantizar a todas las partes metálicas al descubierto de pines o cables asomando con pegamento caliente. Esto proporciona un nivel adicional de fealdad pero cuando da mínima protección eléctrica y mecánica diáfana a todos los conectores tanto si necesita enchufar y desenchufarlos un par de veces durante el desarrollo no se romperá tan fácilmente y puede incluso transportarlos en una mochila o una bolsa.
