Paso 3: Montar el nodo base

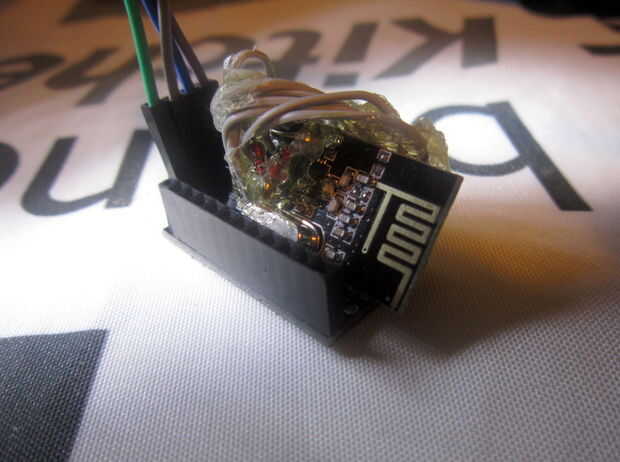

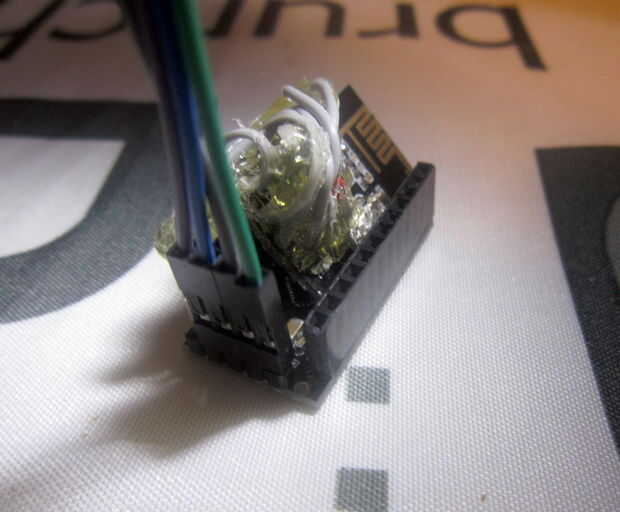

Habrá un único nodo base , para permitir que el servidor (máquina Linux) para comunicarse con los nodos remotos usando los mismos módulos de radio como lo hacen. La Base es sólo una placa Arduino, un módulo de radio y un adaptador serie a USB en mi caso. Las conexiones entre el Arduino y el módulo de radio son las mismas que en caso de nodos remotos (paso anterior). Entonces tengo encabezados pin macho en la alimentación + Puerto serie lado del PCB Mini Pro que conecte directamente los cables de puenteo femenino con los adaptadores de serie a USB de aliexpress.
Tenga en cuenta que el pin TXD del adaptador se conectará a la Arduino de RXD y el Arduino TXD para RXD del adaptador. El GND y VCC (5V) pines conectan normalmente. También puede conectar la clavija DTS si está disponible en el adaptador que tienes.
Mi server (ver paso siguiente) y el nodo base se sienta dentro de un armario para que no me siento culpable de no tener ningún caso de ellos, es sólo un montón de PCBs conectados con cables.
