Paso 2: Comenzar con prototipo!
Permítanos primero conectarse los dos sensores PIR ATTiny85

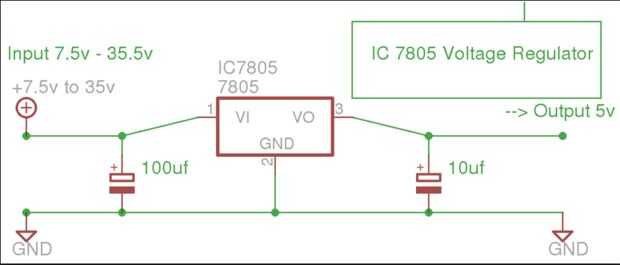

Paso hacia abajo de la fuente de 12V a 5V con LM7805 (ver imagen) para la alimentación.
Si tienes 5V fuente usar en su lugar.
Comience conectando ATTiny85 en el protoboard y realizar las conexiones como se indica a continuación:

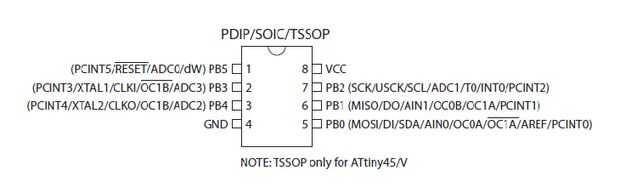

5V === > Pin 8 de Attiny85
Tierra === > Pin 4 de Attiny85
PIR 1 === > Pin 6 de Attiny85
PIR 2 === > Pin 2 de Attiny85
VCC de ambos sensores === > carril de alimentación de 5V
Tierra de ambos sensores === > carril de tierra

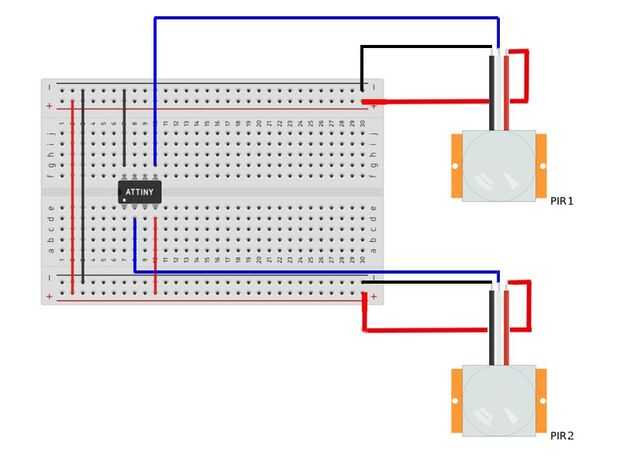

Consulte las imágenes para las conexiones.
A continuación nos Conecte la placa de relé de 4 canales === >>
