Paso 3: Conectar la placa de relé
Estoy usando una placa de relé de 4 canales que compré de ebay, asegúrese de que su placa de relé tiene relés de 5V no de 12V.
Nos va conectando los aparatos a relés, luces y ventilador.
Para conectar la placa de relé a Attiny85 siga el debajo de las conexiones:
Relay tablero Vcc === >> 5V
Relay tablero Gnd === >> Gnd
Relé 1 a bordo === >> Pin 7 de Attiny85
Relé 2 a bordo === >> Pin 3 de Attiny85

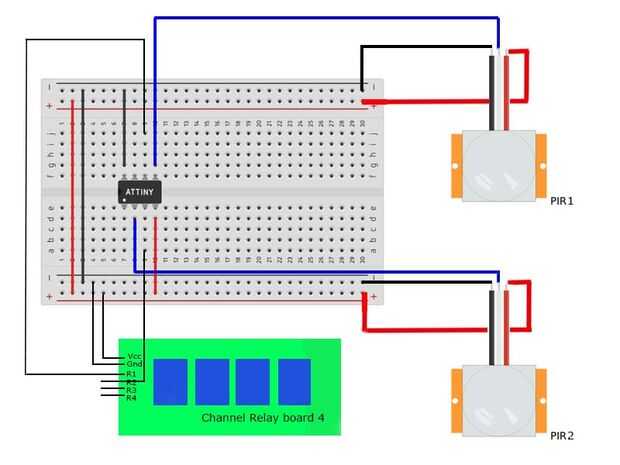

Se refieren a la imagen para
Esto es opcional
---------------------------------------------------------------------------------------------------------------
También Conecte un LED al circuito, para hacer un indicador de inicio del circuito (He programado el periodo de arranque durante 60 segundos porque PIR sensor toma pocos segundos para dar una lectura precisa.)
Terminal positivo de LED === > Pin 5 de Attiny85
Terminal negativo del LED === > Gnd
------------------------------------------------------------------------------------------------------------------
Tengo sólo una luz fluorescente y ventilador a control en mi habitación, por lo que estoy haciendo uso de sólo dos relés, con este circuito puede controlar hasta 4 dispositivos.
A continuación vamos a establecer IDE de Arduino a utilizar Arduino UNO como ISP para programar Attiny85 === >
