Paso 5: Programar Attiny85 con Arduino UNO

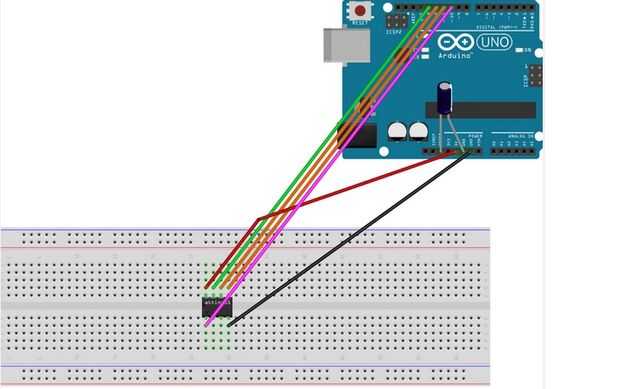

Ahora con todo listo empezamos el attiny85 de programación. Conectar el arduino uno a attiny85 utilizando protoboard como abajo.

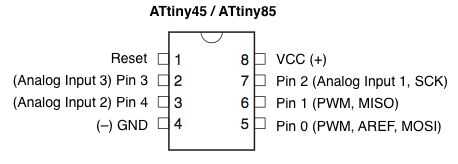

Arduino Uno-ATtiny85
5V-Vcc
GND-Gnd
PIN 13-Pin 2
Pin 12-Pin 1
PIN 11 – Pin 0
PIN 10-restablecer
Temporalmente, quite los sensores y relés de los pernos de Attiny85, o a problemas de la carga.
Después de ellos como conectar arriba, asegúrese de que ha seleccionado Arduino como ISP desde el menú programador.
A continuación descargar el código de abajo, abrirlo y subirlo.

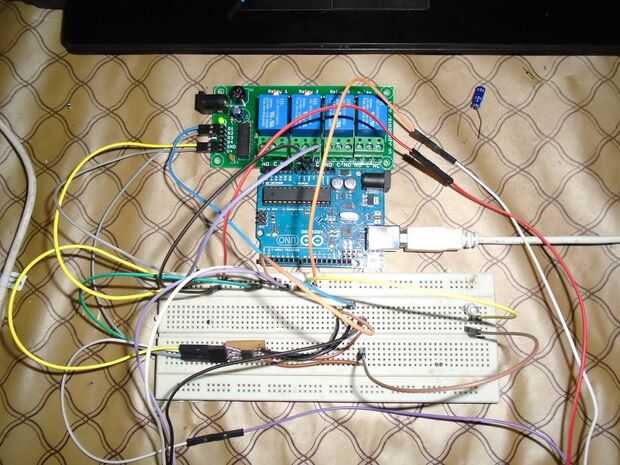

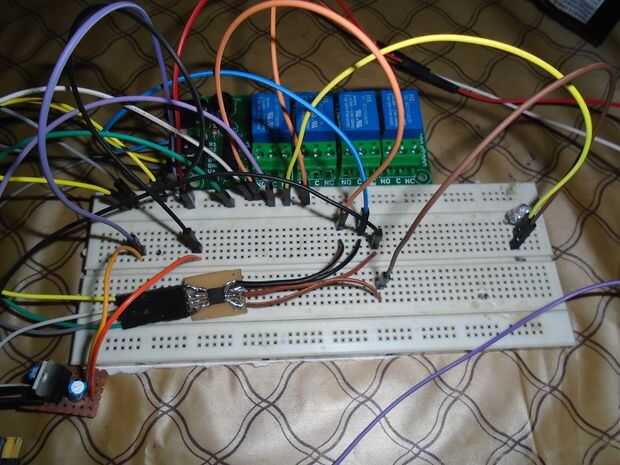

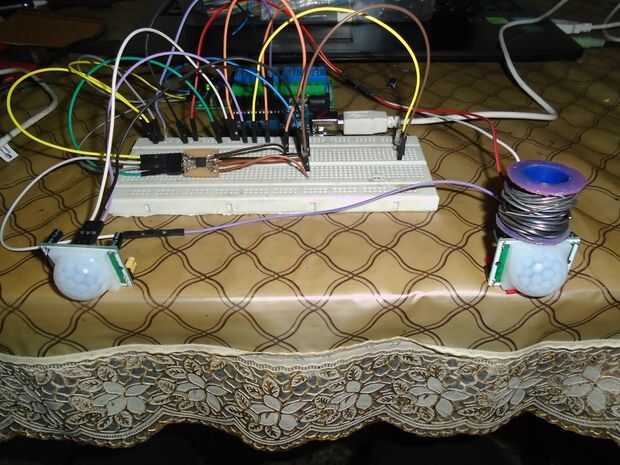

Después de subir el código, conecte nuevamente todos los pines de los sensores y relés, retire la fuente de alimentación de arduino de prototipo y encender con la fuente de 5V. Ahora prototipo debe estar funcionando bien.
A continuación hacer el circuito en PCB y configurar la caja de plástico y hacer montajes de sensores PIR === >>
