Paso 6: Hacer PCB final

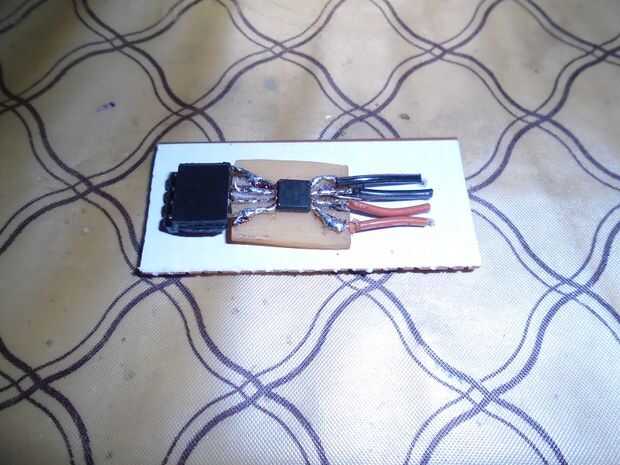

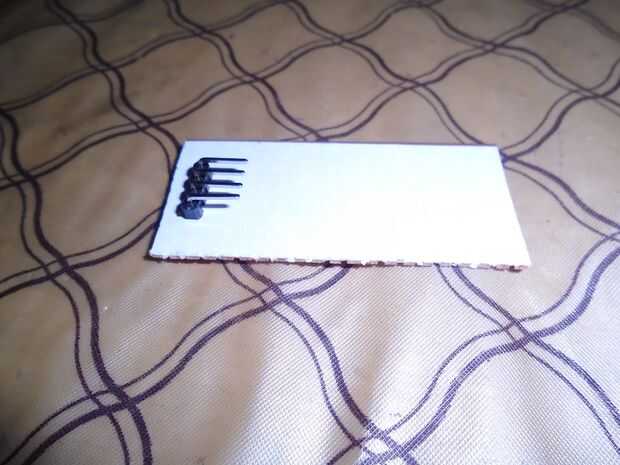

-Empezar por soldadura socket IC a tarjeta, usé SMD paquete así que hizo una especie de ruptura para él y soldado en la placa perforada.

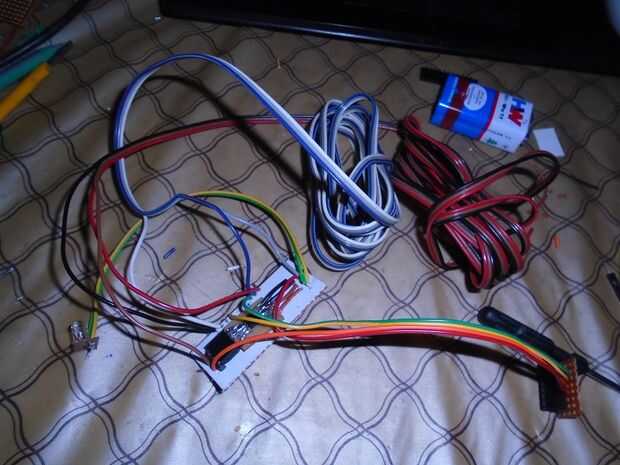

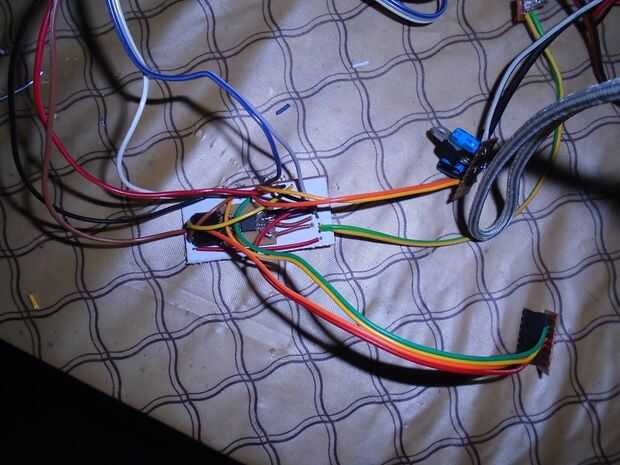

-entonces los 4 cables de los cables de cinta para IC de la soldadura para conectar la placa de relé y su fuente de alimentación (imagen 3) terminarlo con las cabeceras, se conectará a los hombres encabezados de placa de relé.

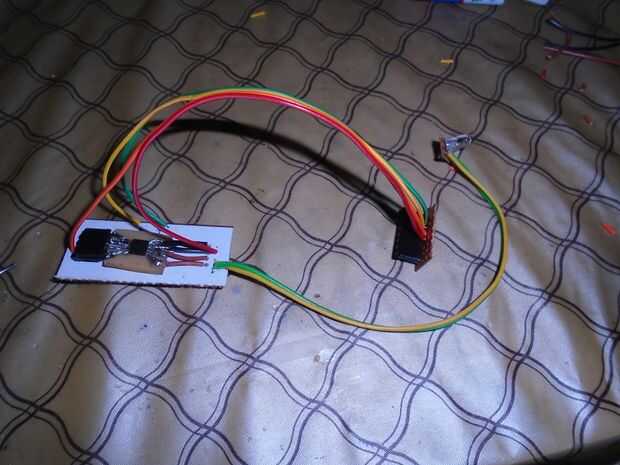

- entonces soldadura conducido mediante dos hilos. (imagen 3)
-conectar cable de 2 metros para sensores pir que necesitan montarse.

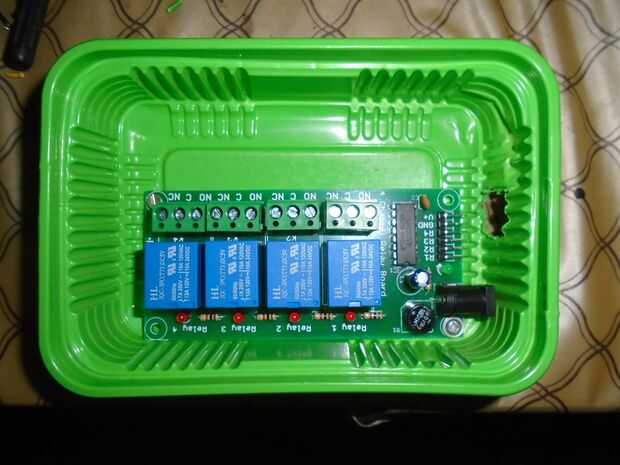

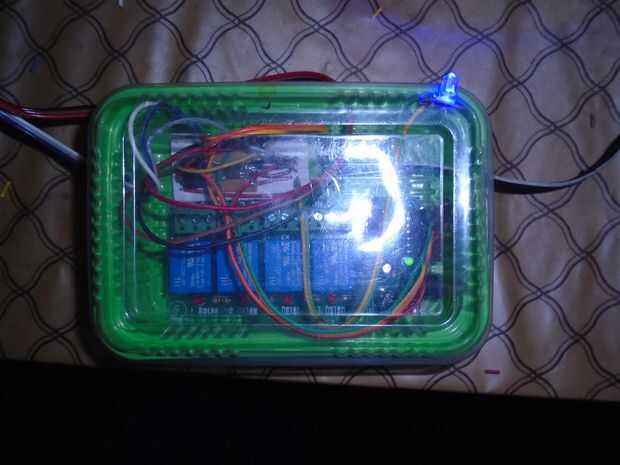

-configurar la caja de plástico para todo el circuito de la vivienda y hacer agujeros en cables salir.

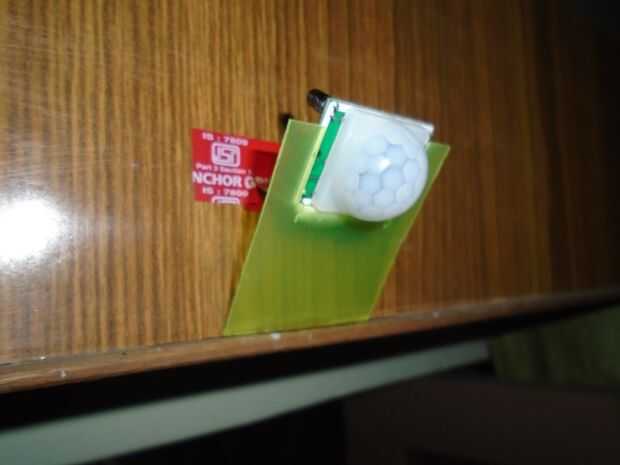

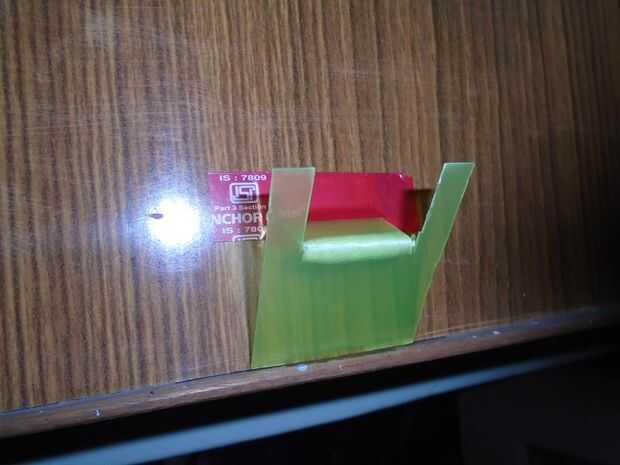

-luego realizar algunos montajes de sensores pir (ver imagen 8 y 9) con tapa de plástico del juego de xbox.
IMPORTANTE
-Mount PIR 1 cerca de la entrada a la habitación y asegúrese de que su aislado de movimiento dentro y fuera de la habitación, es necesario detectar el movimiento en la entrada sólo.
-Mount PIR 2 en la sala, escoger un lugar donde puede detectar movimiento desde cualquier lugar en la sala.
A continuación conectaremos luces y ventilador a la placa de relé === >>
-
