Paso 7: Conectar relés con dispositivos

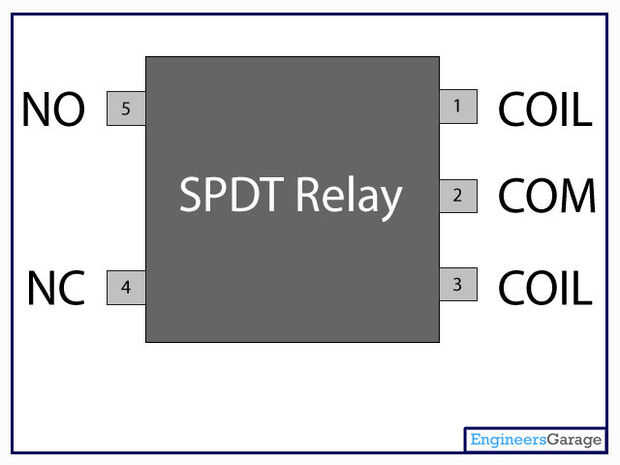

Relés tienen tres terminales para conectar con común, normalmente abierto, normalmente cerrado.
Normalmente abierto se cerrará cuando se suministra 5v a la bobina del relé, se activará por MCU cuando se detecta movimiento.
Cortar el carril positivo de que aparatos y conectar a common(C) y open(NO) de los conectores del relé.

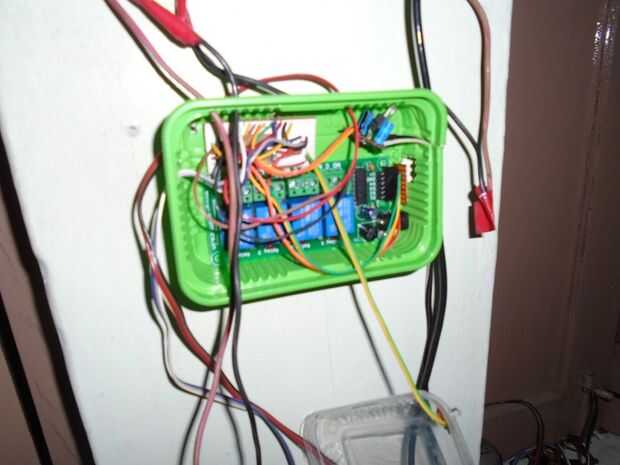

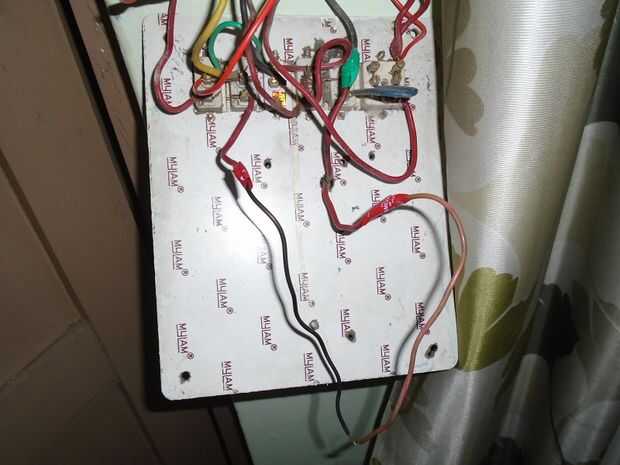

Se refieren a las imágenes.
ADVERTENCIA: aquí tratará con 220V, tenga cuidado. No toque el alambre desnudo y también la parte posterior de la placa de relé.
