Paso 3: Poner la electrónica del detector de humo dentro de la nueva cubierta + hacen una contraportada

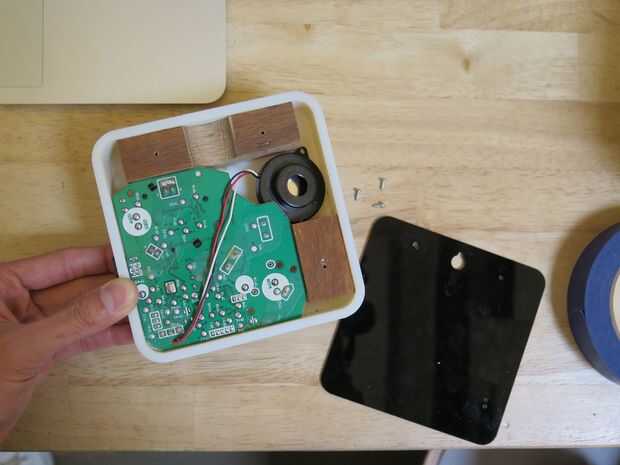

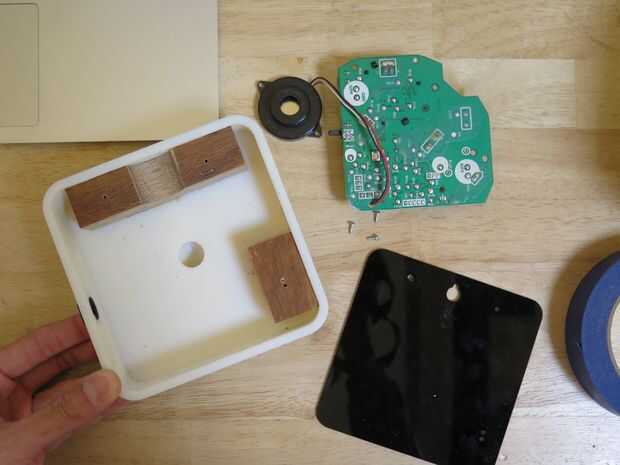

Porque este fue el primer prototipo funcional, realmente no diseño la nariz tapa base para adaptarse perfectamente a la placa de circuito del detector de humo tomado-apart. En cambio, he hecho las piezas de madera para encajar bien el tablero dentro de la cubierta. Te imaginas diseñar el soporte de circuitos como parte de 3D-impreso modelo.

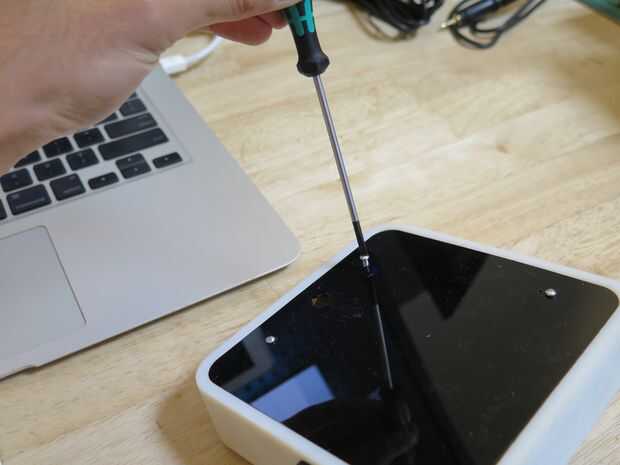

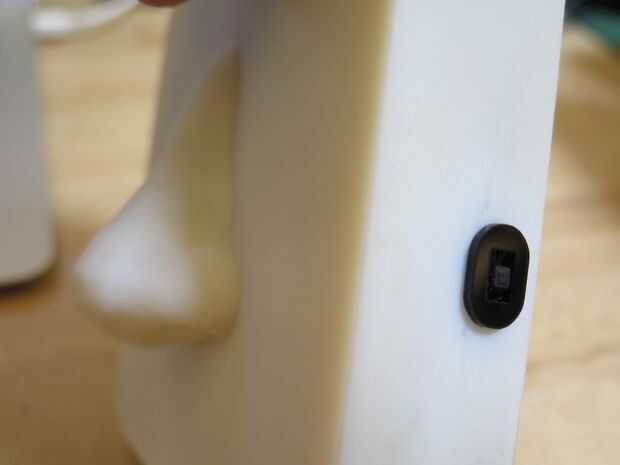

Yo entonces laser-corte una pieza de 1/8" negro acrílico para hacer la tapa trasera, con un orificio para colgar ubicado en. Además, tuve que profundizar el modelo de impreso de 3D para hacer espacio para el interruptor que sería encender/apagar la unidad. Aunque esto es opcional, hace mucho más fácil silenciar la unidad cuando se activa la alarma de humo. Diseñé un pequeño trozo para cubrir este hueco feo (véase archivos de las partes de lasercut). Idealmente, todo esto sería diseñado en el modelo impreso en 3D antes de se imprimió.
