Paso 5: Cableado hasta la cafetera.

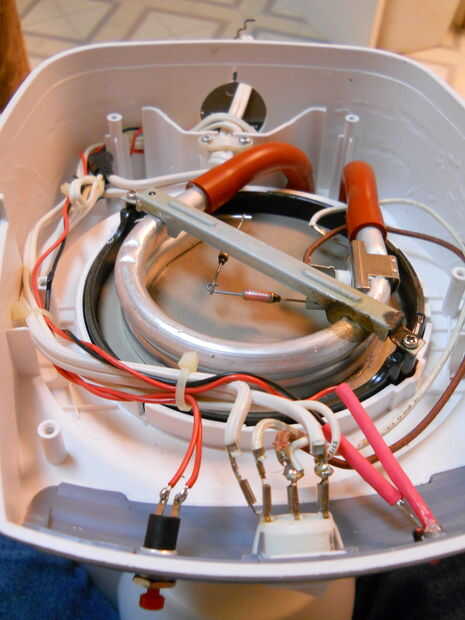

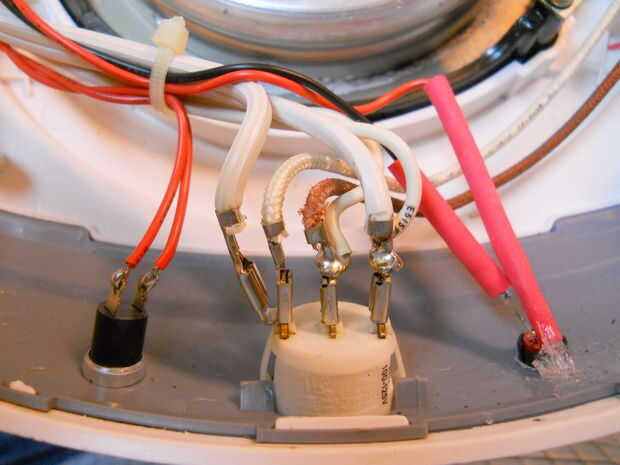

Soldar un cable de la cuerda de la lámpara para cada uno de los dos terminales del interruptor original como se muestra en la imagen. La otra terminal del interruptor para la luz de encendido incorporada en el interruptor y no es necesario para el control remoto.
Taladre un agujero y montar el pulsador normalmente cerrado al lado del interruptor de encendido. Un par de cables a la terminal de la soldadura.
La soldadura de la resistencia de 470 ohmios a un cable del LED. Un alambre al otro extremo de la resistencia y un segundo alambre de la soldadura el el otro cable del LED. Para aislar el alambre y la resistencia de la tubería del encogimiento del calor de uso. Perfore un agujero en el otro lado del interruptor original y montar el LED en el agujero. Yo usa una pequeña cantidad de pegamento caliente para fijar el LED.
Corte las cafeteras cable en dos y utilice tuercas para alambre para agregar un conjunto de cables para alimentar la electrónica en el cuadro de proyecto.
Cuidadosamente Pase todos los 8 cables a la caja del proyecto y asegúrelos con abrazaderas de alambre para que no se cerca de la resistencia.
.
