Separador de ciclón para el vacío de la tienda (1 / 6 paso)

Paso 1: Hacer el cono

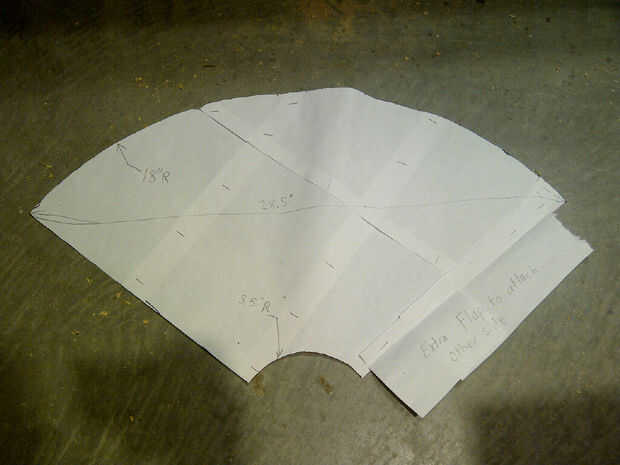

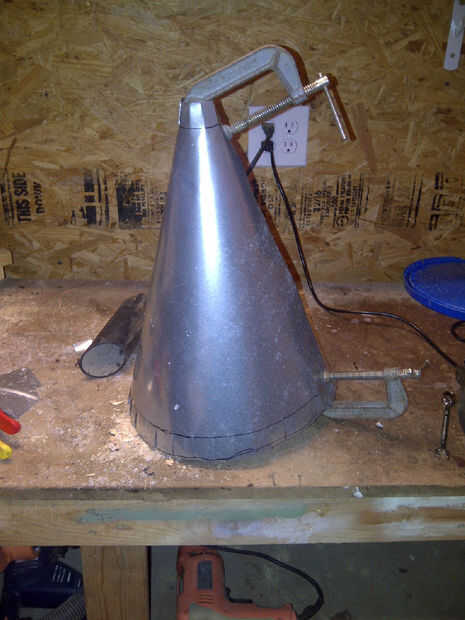

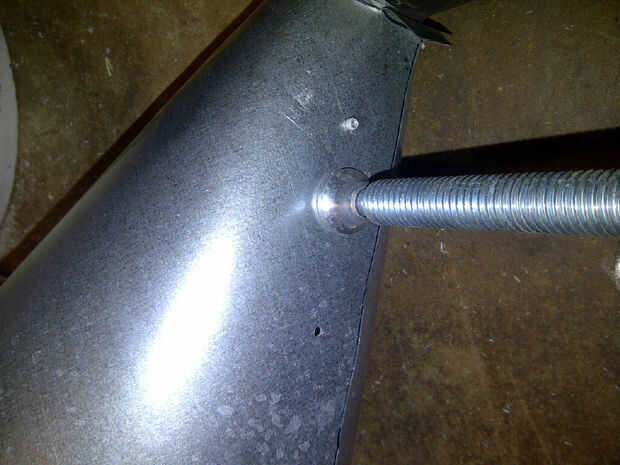

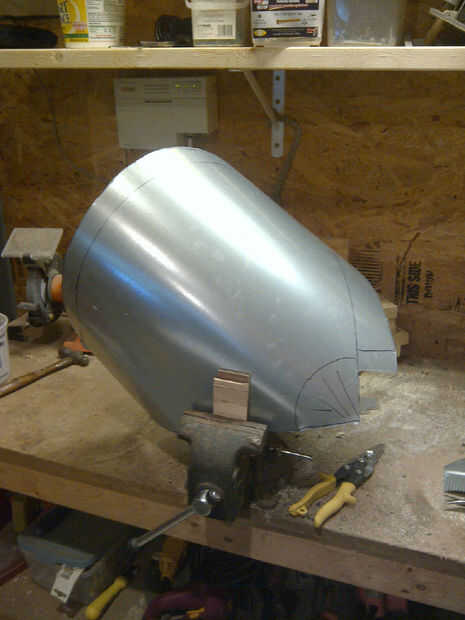

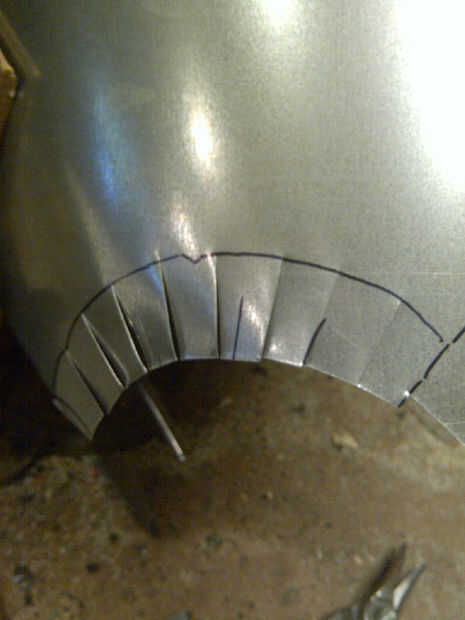

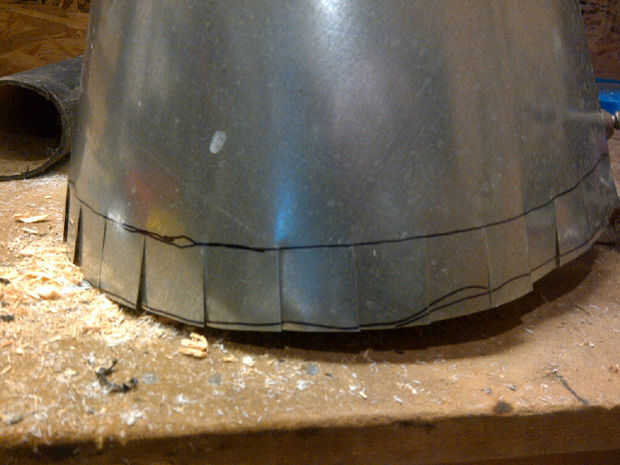

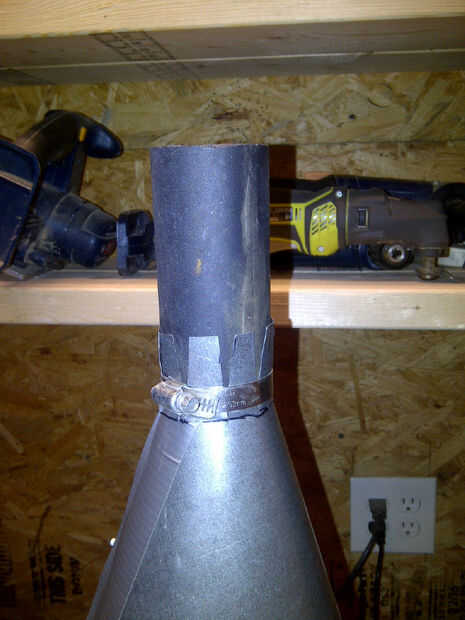

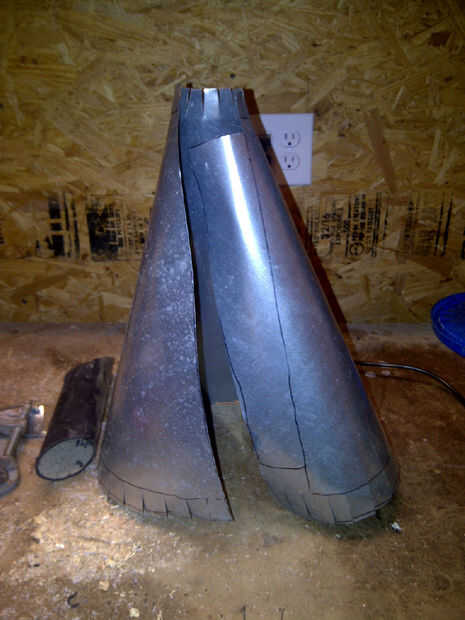

Diseño del cono fue la parte más difícil de la construcción.   Más largo es el lado del cono mejor.   Este diseño utiliza y 18" longitud del lado del punto en la parte superior del cono.   Este tamaño parece para ser un buen balance entre la eficiencia de separación y altura total.  Las dimensiones se muestran en el cuadro.  El radio es desde un punto fuera de la plantilla.  La plantilla no incluye el metal adicional que se convertirán en las pestañas de la parte superior e inferior del cono.   Hay una aleta adicional en la plantilla que se utiliza para atar la costura larga del cono junto con taladros y remaches.  Por último, coloque un pequeño tubo en la parte inferior del cono.   Un conducto de metal de 3" funcionaría bien.   Utilicé un tubo de PVC al principio, pero el grosor de la pared causa material colgar.
