Separador de polvo Variable grande/pequeña (4 / 8 paso)

Paso 4: Completar la parte de superior de separador de polvo con tubería de PVC

En este paso estamos montando los tubos de PVC en la parte superior de la canastilla de separador de polvo. Nota Este 2" tubería tiene un diámetro interior de 2".

1. Medir la profundidad de la parte que sobresale de la curva de 90 grados, por ejemplo d = 2 cm.
2. Medir el espesor de su conjunto de madera de la tapa superior, por ejemplo t = 1 cm.

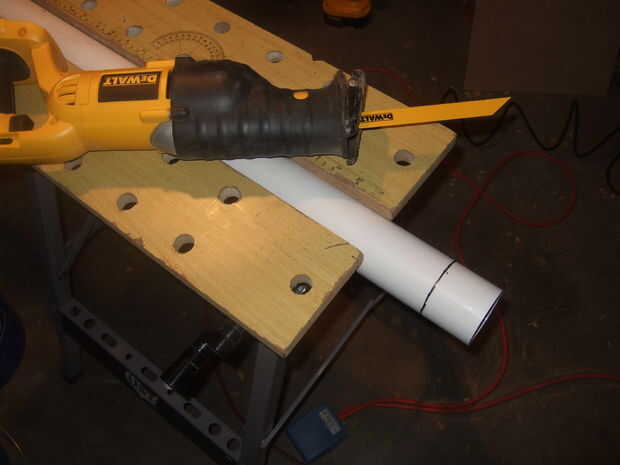

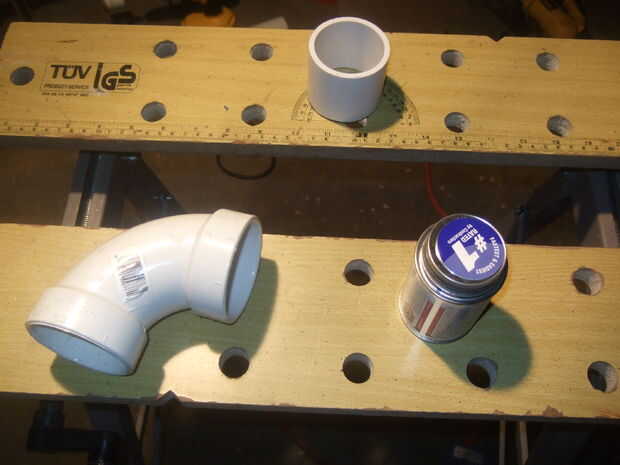

3. Corte un pedazo de tubo PVC de 2" con la longitud l = (2 x d) + (1 x t) - 0,5 cm = 4,5 cm con el que intercambia la sierra.
4. Use un cuchillo para eliminar las rebabas de los bordes del tubo interior y el exterior.

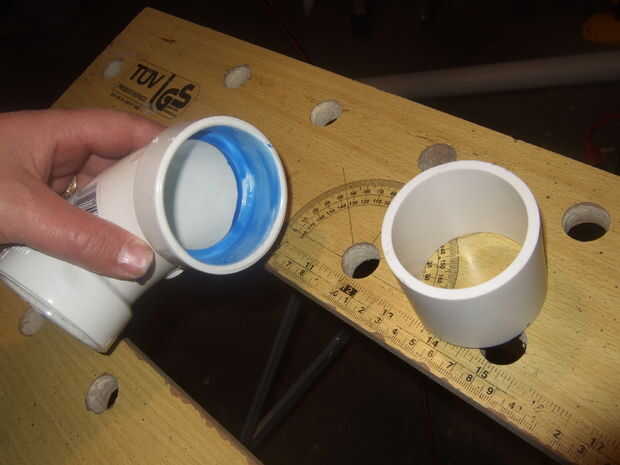

5. Poner cemento de PVC en el interior de la curva de 90 grados y el extremo exterior de la tubería.
6. Pulse rápidamente el tubo en la curva.
7. Deje que se seque según las instrucciones de la cola.

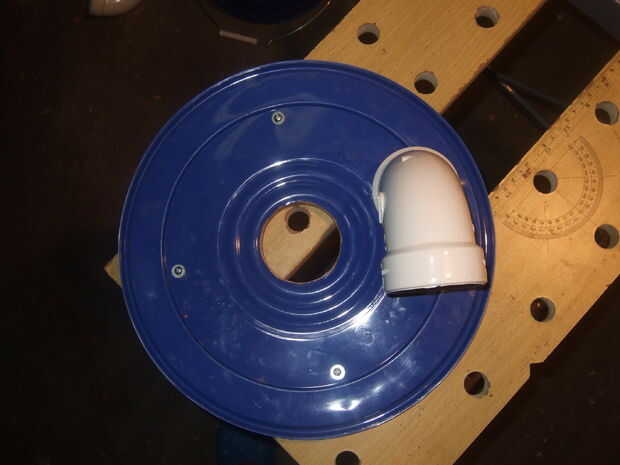

8. Pegue la pieza de tubería corta a través del orificio en la parte exterior de la parte superior.

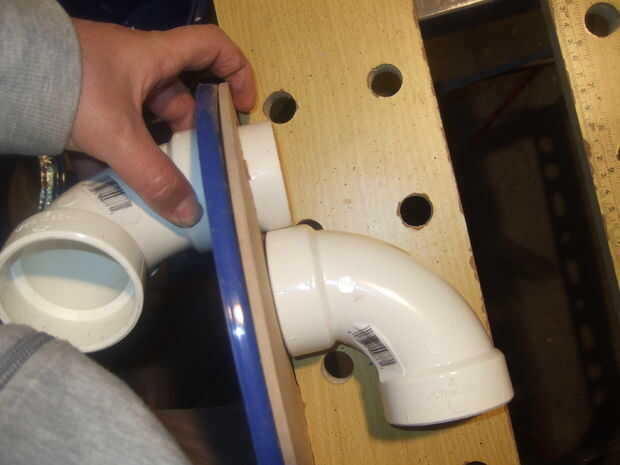

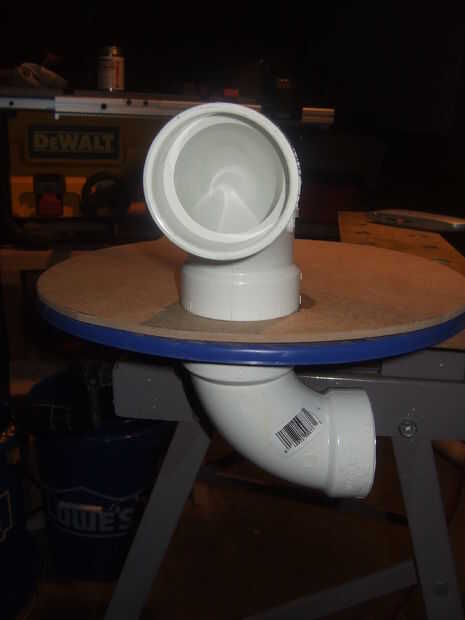

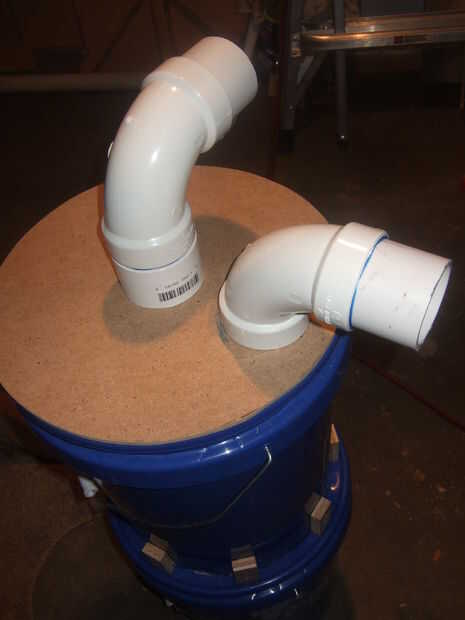

9. Pegar el tubo a una segunda curva, arreglando las curvas como se muestra en las fotos para que:
   1. la curva que terminará dentro del cubo soplar el aire en un círculo alrededor de la cubeta.
   2. el punto de la curva que va a terminar en la parte superior del cubo será lejos del centro del cubo.

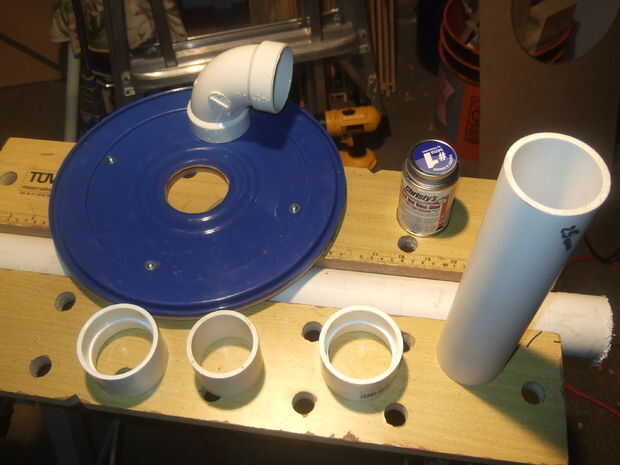

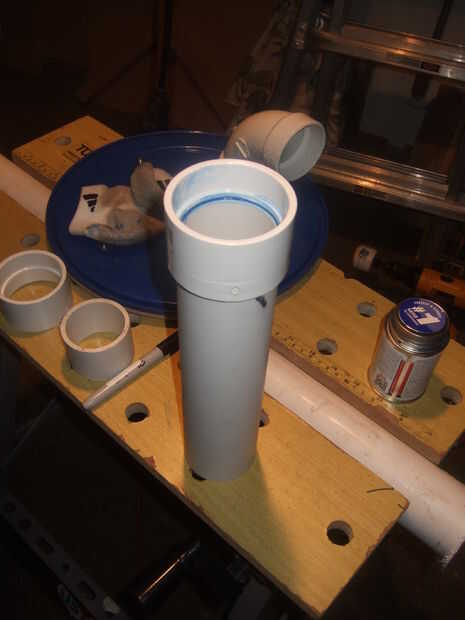

10. Corte otro 4,5 cm, dos de 6 cm y una pieza de 25cm de tubería de 2" y les quita las rebabas.

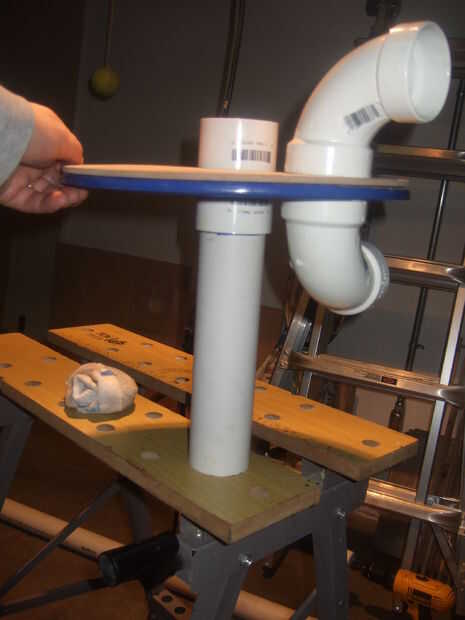

11. La pieza de 25 cm para el acoplamiento del pegamento y deje secar.
12. Pega el pedazo de 4.5 cm al otro lado del acoplamiento y deje que se seque.
13. Pegar el extremo del tubo corto a través del orificio central desde el interior de la canastilla de arriba hacia el exterior.

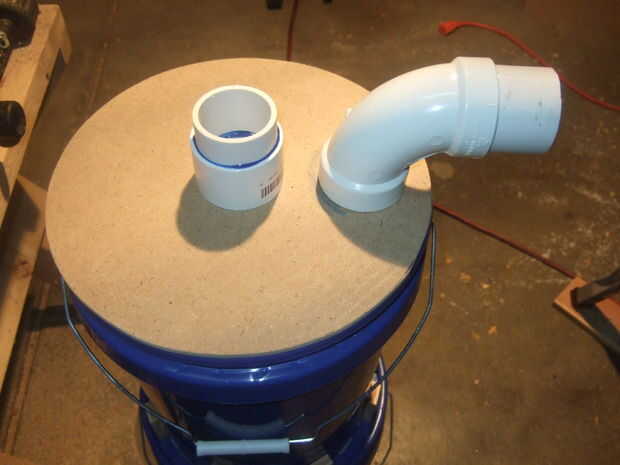

14. La tercera curva en el tubo del pegamento y deje secar. Tenga en cuenta que he utilizado un acoplamiento extra y longitud de tubería en mis fotos. Estos no son necesarios. Usted puede ir directamente a la curva. También asegúrese de que está apuntando la curva en una dirección que es conveniente para la colocación de su aspiradora de taller. He utilizado un ángulo de 90 grados entre curvas.
15. Pegar un trozo de 6 cm de tubería de 2" a cada una de las curvas. Estas son para los accesorios de la manguera.

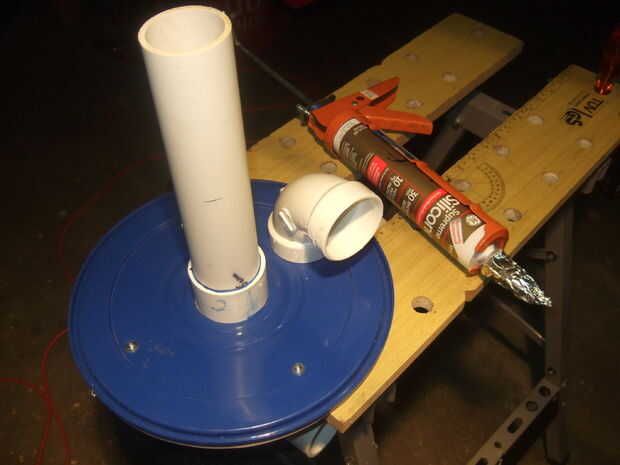

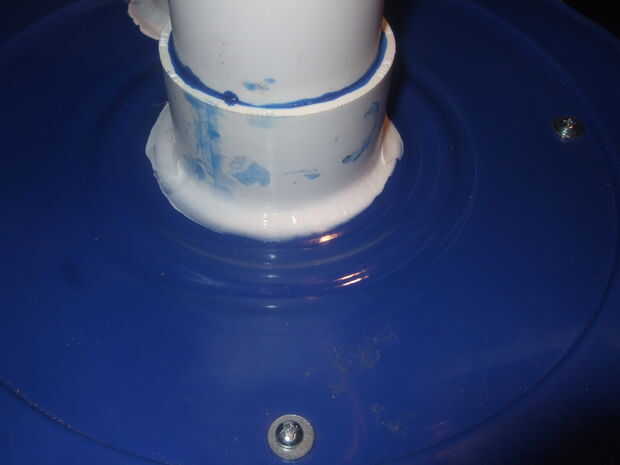

16. Último no menos importante, poner algunas gotas de silicona alrededor de los tubos en el exterior y el interior del cubo. Deje secar durante la noche.
