Separadores de placa de circuito Universal LEGO (1 / 2 paso)

Paso 1: Fabricación de separadores de Lego

Para un pilar básico, un ladrillo de Lego post solo funciona bien. Dependiendo de la aplicación, pueden utilizarse ladrillos con cualquier número de entradas. Las siguientes instrucciones son para un solo post de ladrillo.

Nota: estas instrucciones son para uso con métrica de 3 mm los tornillos de montaje. Si desea utilizar tornillos de ANSI, uso 4-40 y un 31 # o #32 taladro para los agujeros de los ladrillos. Un 1/8 (0,125 in) taladro funciona bien para los agujeros en la base de montaje.

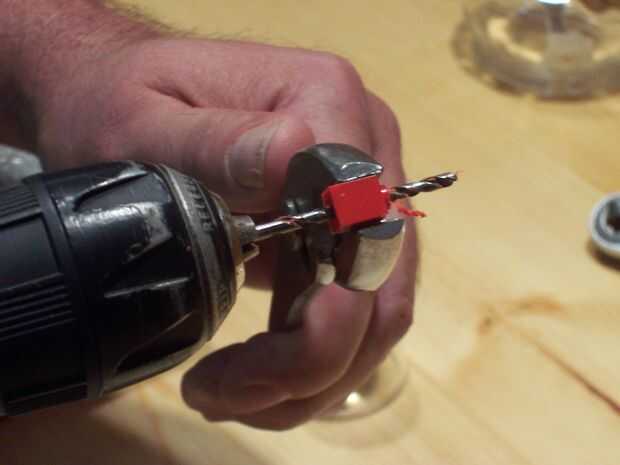

(1) Sujete el ladrillo con un par de pinzas y perfore un agujero de 3 mm a través del centro de la entrada de complemento de Lego. Esto funciona mejor usando un taladro de mano y pasando por la parte inferior del ladrillo, donde dejó un agujero preexistente desde el proceso de moldeo deja un pequeño orificio ciego que es perfecto para guiar la broca a través del centro del poste del resorte (Figura 1).

(2) debe ser sostenga el ladrillo junto al tablero de circuito para medir cómo densamente el cierre post. Debe ser ligeramente más corto que el ancho de la placa de circuito.

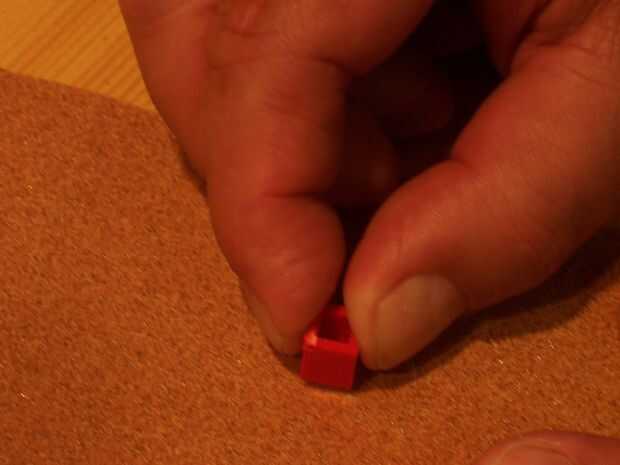

(3) frotar el post contra un trozo de papel de lija (grano de 180 a 220 funciona bien) para quitar el material hasta logra el espesor deseado del poste (Figura 2).

Nota: Gire el ladrillo alrededor como arena para tratar de obtener la altura del puesto a ser el mismo todo.
El cilindro está listo para usar.
