Paso 2: Usando los separadores
(1) si el circuito tiene agujeros de montaje, marque y taladre orificios ligeramente más grandes que el diámetro del tornillo de montaje (3 mm) en la base de montaje que coinciden con el patrón de agujeros de la placa de circuito.
(2) Coloque los separadores de Lego sobre los orificios en la base y fijar el circuito encima de ellos para alinean los orificios.
(3) ejecute un 3 mm tornillo con una arandela hecha de nylon u otro material no conductor a través de la Junta y los separadores para que sobresalgan al menos 4-5 hilos en la parte inferior de la montura.
(4) Instale las arandelas (no tienen que ser no conductor) y las tuercas en el extremo de los tornillos y suavemente apriete para asegurar la placa a la base.
PRECAUCIÓN: no apriete demasiado los tornillos.
Instrucciones para las placas sin orificios de montaje existentes
(1) Coloque los separadores de Lego sobre la superficie de montaje en un patrón compatible con los bordes de la placa de circuito. Encontrar lugares en el circuito donde existen componentes, tierras ni rastros.
Nota y ADVERTENCIA: es posible encontrar componentes y circuito libres lugares cerca de los bordes de placas de circuito, pero si es necesario, los separadores se pueden instalar sobre rastros de circuito pero no los componentes.

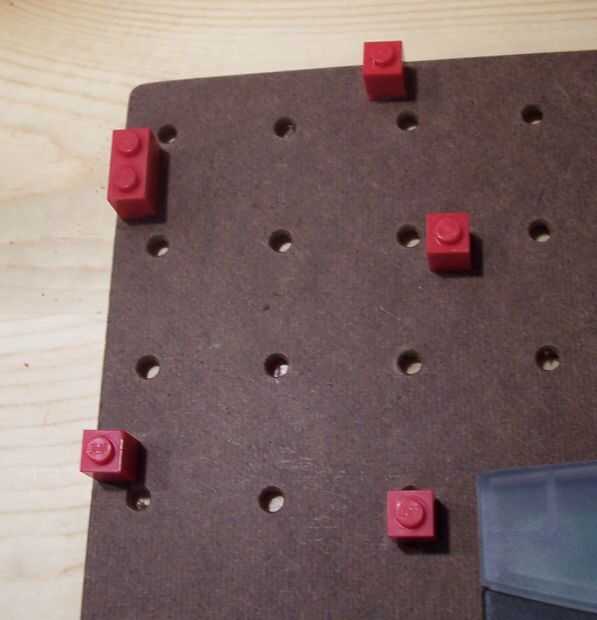

(2) fijar la placa de circuito en los separadores para que los bordes de la Junta se tope contra los lados de los postes de snap de ladrillo Lego y no encima de ellos. Mover los separadores alrededor y uso tantos como son necesarios para apoyar firmemente la platina (Figura 3).

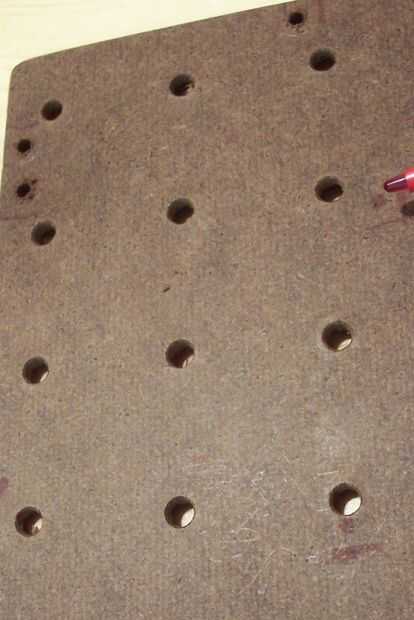

(3) Utilice un lápiz o un marcador para marcar cuidadosamente ambos lados de la ubicación final de cada cilindro (Figura 4).
(4) Utilice su mejor juicio, perfore los agujeros donde las marcas indican el centro de cada cilindro se encuentra. Utilice un taladro un poco más grande que 3 mm para permitir un margen de ajuste en la posición final.
(5) ejecute un tornillo de 3 mm con una arandela de nylon u otro material no conductor de electricidad a través del cada enfrentamiento e instalar en el tablero de montaje. Deben sobresalir por lo menos 4-5 hilos en la parte inferior de la montura.
(6) Instale las arandelas (no tienen que ser no conductor) y las tuercas a los extremos de cada tornillo por lo que los separadores no mueva en exceso pero no están bien apretadas.
(7) Coloque la placa de circuito en los separadores para que los bordes de la placa de circuito se encuentran bajo las arandelas no conductora y tope contra los lados de los postes de snap de Lego. Tenga en cuenta que los separadores utilizan acción de sujeción para asegurar la placa en el espacio debajo de las arandelas con conductor.
(8) suavemente apriete los tornillos y tuercas hasta que la placa de circuito se sujeta firmemente en su lugar.
PRECAUCIÓN: no apriete demasiado los tornillos. Si se aprietan demasiados los tornillos, es posible que el post de snap de Lego será dañado hasta el punto donde puedan entrar en contacto con la placa de circuito en roscas metálicas.

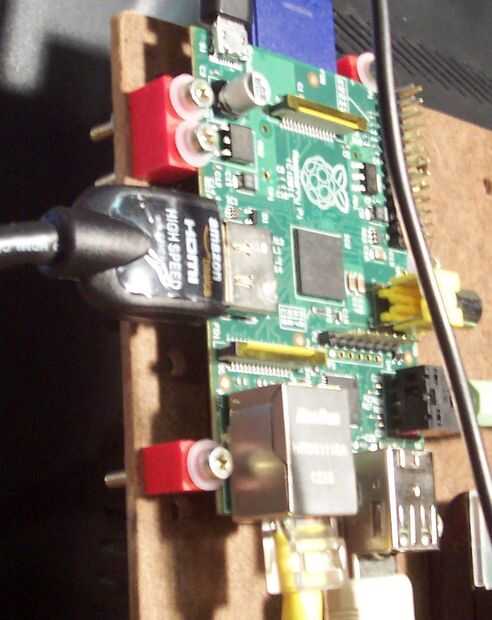

Debería hacerlo (Figura 5).
Si quieres estar super seguro de que no hay cortocircuitos son introducidos por los tornillos de metal, puede utilizar tornillos y tuercas de material no conductor. Si usted es cuidadoso esto no debería ser necesario.
En el caso de un enfrentamiento se estropean y las roscas de los tornillos sobresalgan a través del lado de un poste de snap, envuelva el post de complemento con un pequeño trozo de cinta de teflón.
