Serial I2C compatible con HD44780 LCD para ATTINY85 (2 / 3 paso)

Paso 2: Código de fuente

#include < LiquidCrystal.I2C.h >

#include < usi_twi_master.h >

#include < tinywirem.h >

//

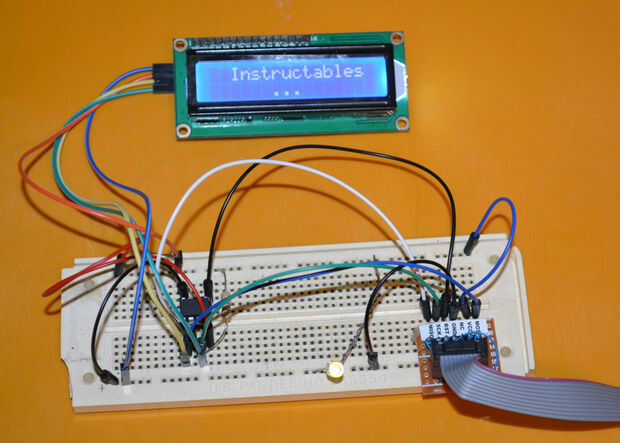

Para alambre de la pantalla de Lcd I2C a su ATtiny85, conectar los siguientes pines:

//

Pin1 ATtiny85 -> NC

Pin2 ATtiny85 -> NC

Pin3 ATtiny85 -> NC

Pin4 ATtiny85 -> tierra

Pin5 ATtiny85 -> LCD Sda

Pin6 ATtiny85 -> NC

Pin7 ATtiny85 -> LCD Scl

Pin8 ATtiny85 -> + 5V

//

Lcd de LiquidCrystal_I2C (0x27, 2, 1, 0, 4, 5, 6, 7, 3, positivo);

void setup()

{

LCD.Begin (16, 2);

3 Introducción de flash

para (int i = 0; i < 3; i ++)

{

LCD.Backlight();

Delay(150);

lcd.noBacklight();

Delay(150);

}

LCD.Backlight();

lcd.setCursor (2, 0);

LCD.Print("instructables");

lcd.setCursor (6, 1);

LCD.Print("...");

}

void loop()

{

}
